产品概述：容量可达300 KW的42U柜型机种提供高效率和过载能力，+ Power是一个真正的模块化UPS系统，可以轻松扩增UPS容量，最高可达300KW。 模块化设计应用于电源模块，STS模块和电池模块。 模块化的设计易于维护及更换可减少平均修复时间(MTTR)。

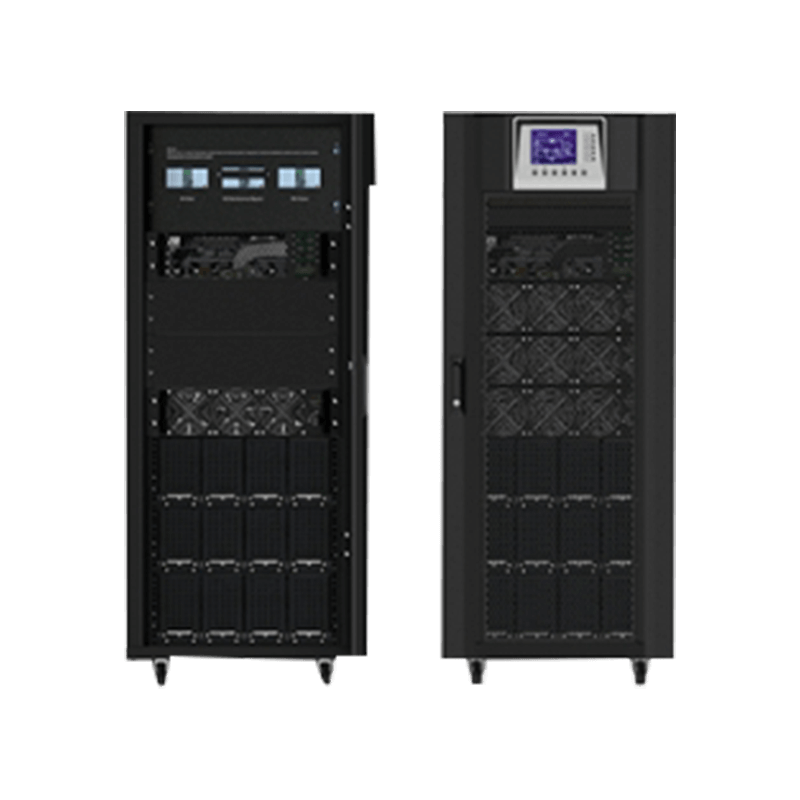

容量可达300 KW的42U柜型机种
提供高效率和过载能力，+ Power是一个真正的模块化UPS系统，可以轻松扩增UPS容量，最高可达300KW。 模块化设计应用于电源模块，STS模块和电池模块。 模块化的设计易于维护及更换可减少平均修复时间(MTTR)。
主要特点
●Ｎ＋１或Ｎ＋Ｒ１并联冗余应用设计增加系统灵活性、稳定性和安全性
●高效率的双转换在线式不断电系统
●输出功率因数1.0
●模块化设计，易于扩充、更新及维护，可降低售后维修费用
●STS模组使用冗余电源实现高度可靠的运行
●充电电流可调
●电池节数可调
●强大的过载能力
●5.7” LCD图形化设计，显示更加直接清晰
●可选10触碰式彩色LCD屏幕
产品规格
| MODEL | +Power 30U-90HV | +Power 42U-120HV | +Power 30U-80-20KHV | +Power 30U-120HV | +Power 30U-120-20KHV | +Power 30U-180HV | |
| 机柜容量 | 90KW | 120KW | 120KW or 80KW | 180KW or 120KW | |||
| 相位 | 3-phase in/3-phase out | ||||||
| 最大电池组号 | 3 | 5 | - | ||||
| 电池类型 | Built-in Battery | External Battery | |||||
| 最大功率模块 | 3 | 4 | 6 | ||||
| 电源模块容量 | 30 KVA / 30 KW | 30 KVA / 30 KW or 20 KVA / 20KW | |||||
| 输入 | |||||||
| 电压范围 | 305~478 VAC at 70%-100% load; 208~478VAC for <70% load | ||||||
| 额定电压 | 3 x 380VAC/400VAC/415VAC (3Ph+N) | ||||||
| 频率范围 | 40Hz ~70Hz | ||||||
| 额定频率 | 50/60 Hz (Auto sensing) | ||||||
| 功率因数 | > 0.99 at 100% load, >0.98 at 50% load | ||||||
| 谐波失真（THDi） | < 3% @ 100% load | ||||||
| 输出 | |||||||
| 额定频率 | 50/60Hz | ||||||
| 超载能力 | 1 hour for 110%, 10 mins for 125%, 1 min for 150% and 200ms for >150% | ||||||
| 电压调节（稳态） | ≦ ±1% Typical (balanced load); ≦ ±2% Typical (unbalanced load) | ||||||
| 额定电压 | 3 x 380VAC/400VAC/415VAC (3Ph+N) | ||||||
| 效率 | Up to 94.5% | ||||||
| 谐波失真 | ≦ 2% THD (Linear Load); ≦ 4% THD (Non-linear Load) | ||||||
| 频率范围（同步范围） | 46Hz~54Hz or 56Hz~64Hz | ||||||
| 电池和充电器 | |||||||
| 浮充电压 | 2.25V/Cell | ||||||
| 提升充电电压 | 2.35V/Cell | ||||||
| 最大充电电流 | 8A | 8A for 30KW power module; 6A for 20KW power module | |||||
| 最大电压 | +/- 240V (12V x 40 Pcs) | ||||||
| 额定电压 | +/- 216V (12V x 36 Pcs) | ||||||
| 温度补偿 | Yes | ||||||
| 最低电压 | +/- 192V (12V x 32 Pcs) | ||||||
| 环境 | |||||||
| 海拔高度 | <1000m for Nominal power | ||||||
| IP类 | IP 20 | ||||||
| 工作温度 | 0~40℃ | ||||||
| 工作湿度 | 0~95% non-condensing | ||||||
| 物理 | |||||||
| 机柜尺寸，深 X 宽 X 高（mm） | 1100 x 600 x 1475 | 1100 x 600 x 2010 | 1100 x 600 x 1475 | ||||
| 净重 (公斤） | 675 | 932 | 335 or 333 | 437.5 or 434.5 | |||
| 管理 | |||||||
| 可选的SNMP | Power management from SNMP manager and web browser | ||||||
| 智能RS-232 / USB | Supports Windows 2000/2003/XP/Vista/2008/7, Linux and MAC | ||||||
| 标准 | |||||||
| 安规验证 | IEC/EN 60950-1; IEC/EN 62040-1 | ||||||
| Model | +Power 42U-200-20KHV | +Power 42U-210HV | +Power 42U-300HV | |
| 机柜容量 | 200KW | 210KW | 300KW | |
| 相位 | 3-phase in/3-phase out | |||
| 最大电池组号 | - | |||
| 电池类型 | External Battery | |||
| 最大功率模块 | 10 | 8 | 10 | |
| 电源模块容量 | 20KW | 30 KVA / 30 KW | ||
| 输入 | ||||
| 电压范围 | 305~478 VAC at 70%-100% load; 208~478VAC for <70% load | |||
| 额定电压 | 3 x 380VAC/400VAC/415VAC (3Ph+N) | |||
| 频率范围 | 40Hz ~70Hz | |||
| 额定频率 | 50/60 Hz (Auto sensing) | |||
| 功率因数 | > 0.99 at 100% load, >0.98 at 50% load | |||
| 谐波失真（THDi） | < 3% @ 100% load | |||
| 输出 | ||||
| 额定频率 | 50/60Hz | |||
| 超载能力 | 1 hour for 110%, 10 mins for 125%, 1 min for 150% and 200ms for >150% | |||
| 电压调节（稳态） | ≦ ±1% Typical (balanced load); ≦ ±2% Typical (unbalanced load) | |||
| 额定电压 | 3 x 380VAC/400VAC/415VAC (3Ph+N) | |||
| 效率 | Up to 94.5% | |||
| 谐波失真 | ≦ 2% THD (Linear Load); ≦ 4% THD (Non-linear Load) | |||
| 频率范围（同步范围） | 46Hz~54Hz or 56Hz~64Hz | |||
| 电池和充电器 | ||||
| 浮充电压 | 2.25V/Cell | |||
| 提升充电电压 | 2.35V/Cell | |||
| 最大充电电流 | 6A | 8A | ||
| 最大电压 | +/- 240V (12V x 40 Pcs) | |||
| 额定电压 | +/- 216V (12V x 36 Pcs) | |||
| 温度补偿 | Yes | |||
| 最低电压 | +/- 192V (12V x 32 Pcs) | |||
| 环境 | ||||
| 海拔高度 | <1000m for Nominal power | |||
| IP类 | IP 20 | |||
| 工作温度 | 0~40℃ | |||
| 工作湿度 | 0~95% non-condensing | |||
| 物理 | ||||
| 机柜尺寸，深 X 宽 X 高（mm） | 1100 x 600 x 2010 | |||
| 净重 (公斤） | 611 | 549 | 620 | |
| 管理 | ||||
| 可选的SNMP | Power management from SNMP manager and web browser | |||
| 智能RS-232 / USB | Supports Windows 2000/2003/XP/Vista/2008/7, Linux and MAC | |||
| 标准 | ||||
| 安规验证 | IEC/EN 60950-1; IEC/EN 62040-1 | |||
