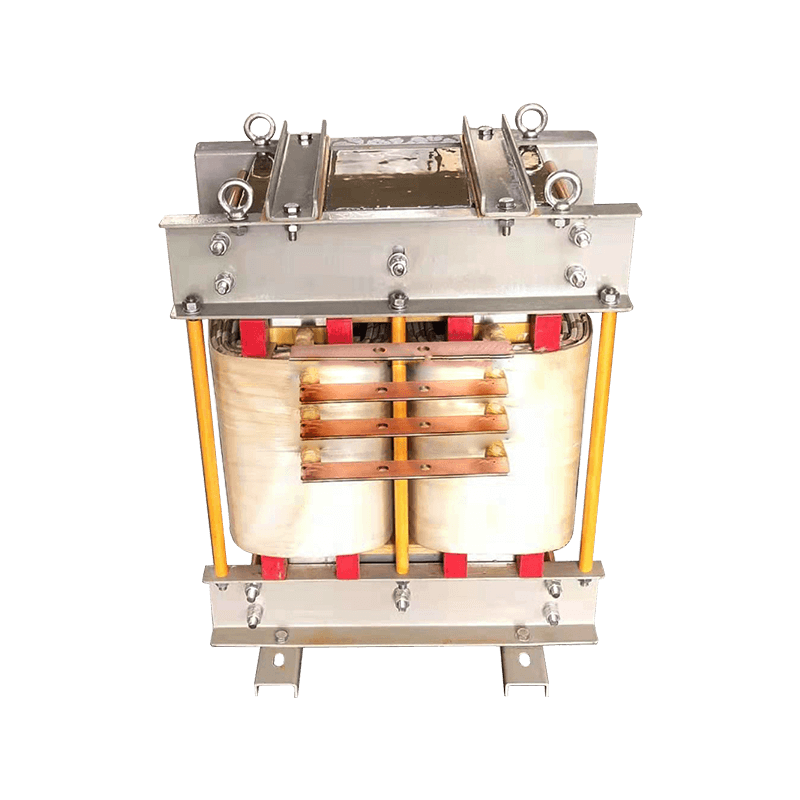

滤波电抗器,又称直流平波电抗器,用于变流器的直流侧,电抗器中流过的是具有交流分量的直流电流。它的作用是将叠加在直流电流上的交流分量限制在某一规定值内。还用于并联变频器的直流侧对耦,降低断续极限,限制环流线路中的环流,应用于直流快速开关切断故障电流时限制电流上升率,还被用在电流、电压型变频器中间回路的直流平波,还可用于整流电源平波,以消除纹波。
电容器在补偿容性无功率的时候,往往会受到谐波电流、合闸涌流及操作过程电压的影响,造成电容损坏和功率因数降低,为此需要在电容器前端加装串联电抗器,用以抑制和吸收谐波、保护电容器,避免谐波电压电流及冲击电压电流影响,改善电能质量提高系统功率因数, 延长电容器使用寿命。
特殊电抗器用于特定的环境中,与电网串联、并联来吸收电网中相应频率的谐波电流。使系统中电器设备正常安全运行。

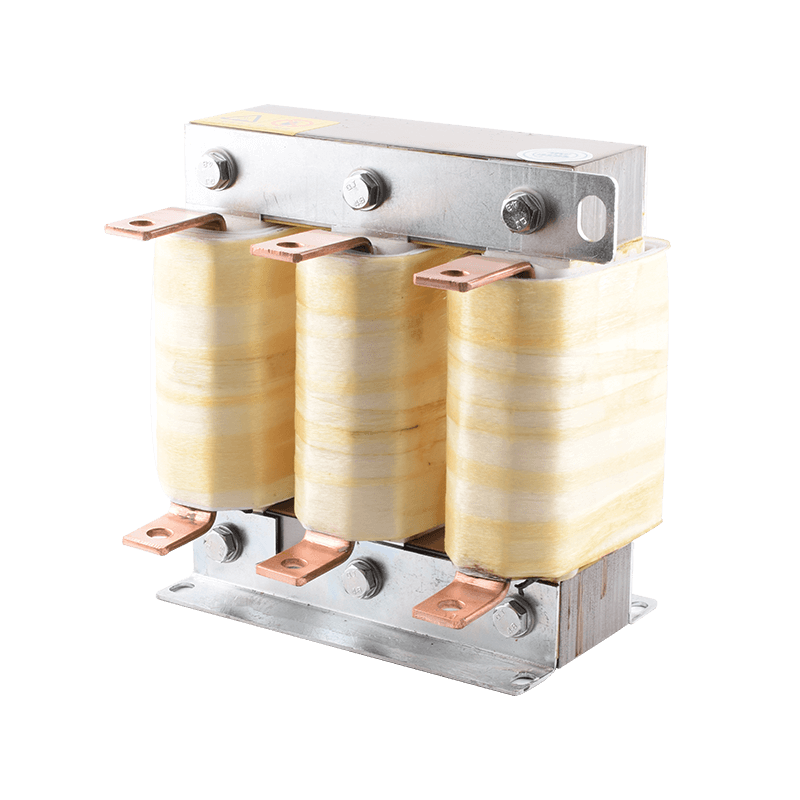

滤波电抗器用于低压滤波柜中,与滤波电容器相串联,调谐至某一谐振频率,用来吸收电网中相应频率的谐波电流。低压电网中有大量整流、变流、变频装置等谐波源,其产生的高次谐波会严重危害主变及系统中其它电器设备的安全运行。滤波电抗器与电容器相串联后,不但能有效地吸收电网谐波,而且提高了系统的功率因数,对于系统的安全运行起到了较大的作用。

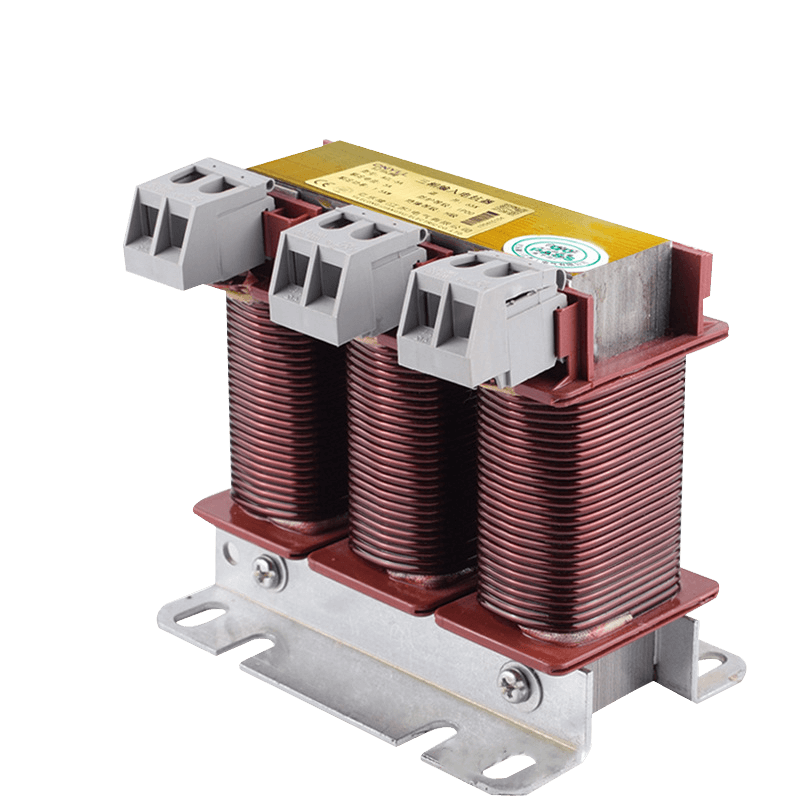

输入电抗器用来限制电网电压突变和操作过电压引起的电流冲击,平滑电源电压中包含的尖峰脉冲,或平滑桥式整流电路换相时产生的电压缺陷, 有效地保护变频器和改善功率因数,它既能阻止来自电网的干扰,又能减少整流单元产生的谐波电流对电网的污染。 输出电抗器主要作用是补偿长线(50-200m)分布电容的影响,并能抑制输出谐波电流,提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流, 起到保护变频器,减小设备噪···

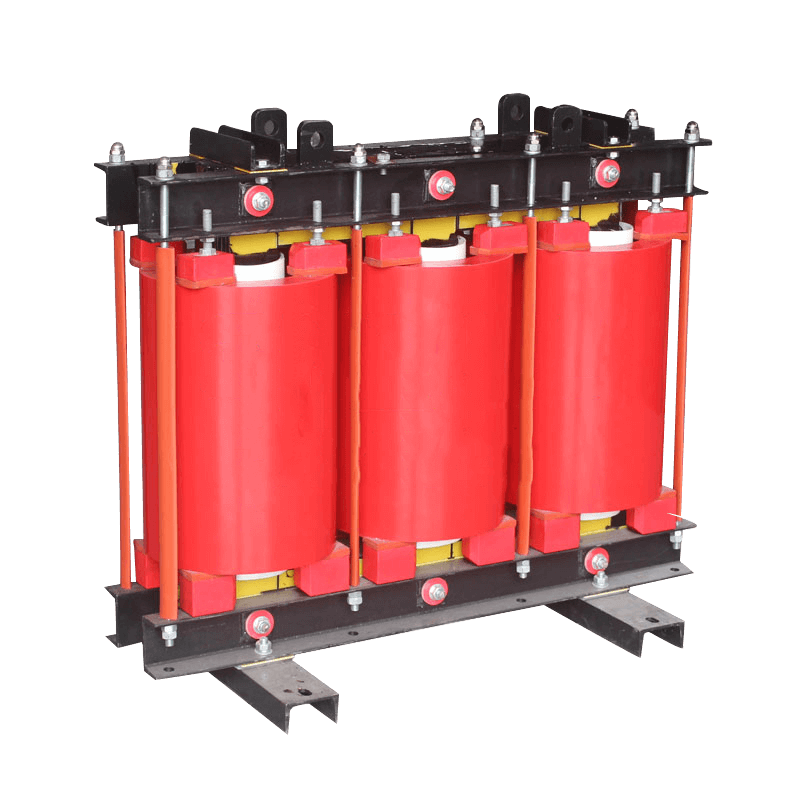

高压串联电抗器主要与高压并联电容器相串联用于限制电容器投切过程中的合闸涌流,抑制电网电压波形畸变和控制流过电容器的谐波分量,消除谐波和过电流对电容器的损伤,此外,部分电网或用电设备为了限制电流的突变也接入电抗器起限流保护作用。随着电网的不断发展,作为无功补偿装置中不可缺少的设备,高压串联电抗器被越来越广泛地使用。
