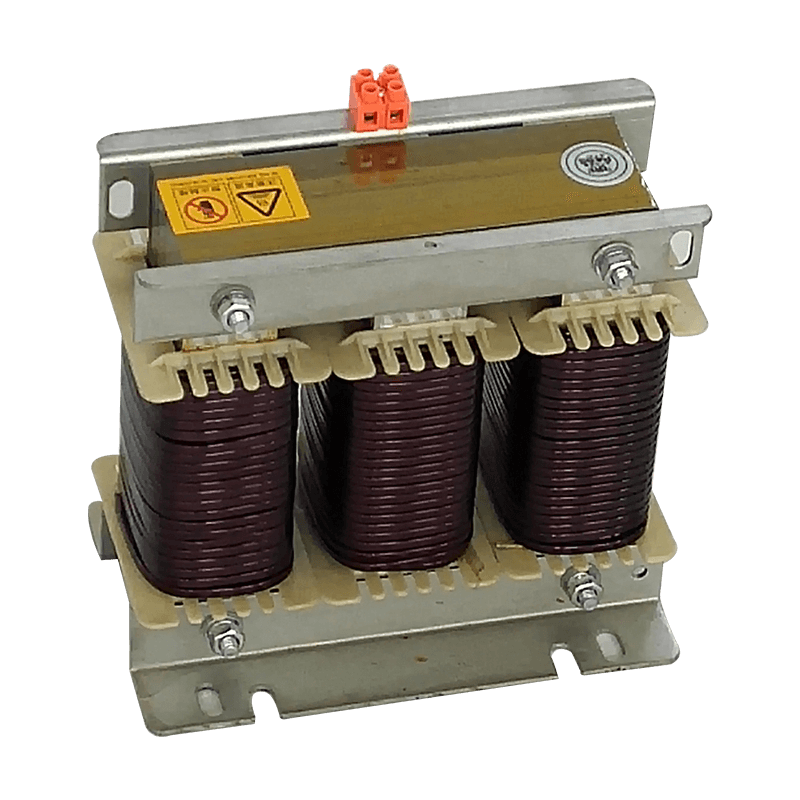

串联电抗器

串联电抗器

产品概述:电容器在补偿容性无功率的时候,往往会受到谐波电流、合闸涌流及操作过程电压的影响,造成电容损坏和功率因数降低,为此需要在电容器前端加装串联电抗器,用以抑制和吸收谐波、保护电容器,避免谐波电压电流及冲击电压电流影响,改善电能质量提高系统功率因数, 延长电容器使用寿命。

产品简介


  电容器在补偿容性无功率的时候,往往会受到谐波电流、合闸涌流及操作过程电压的影响,造成电容损坏和功率因数降低,为此需要在电容器前端加装串联电抗器,用以抑制和吸收谐波、保护电容器,避免谐波电压电流及冲击电压电流影响,改善电能质量提高系统功率因数, 延长电容器使用寿命。


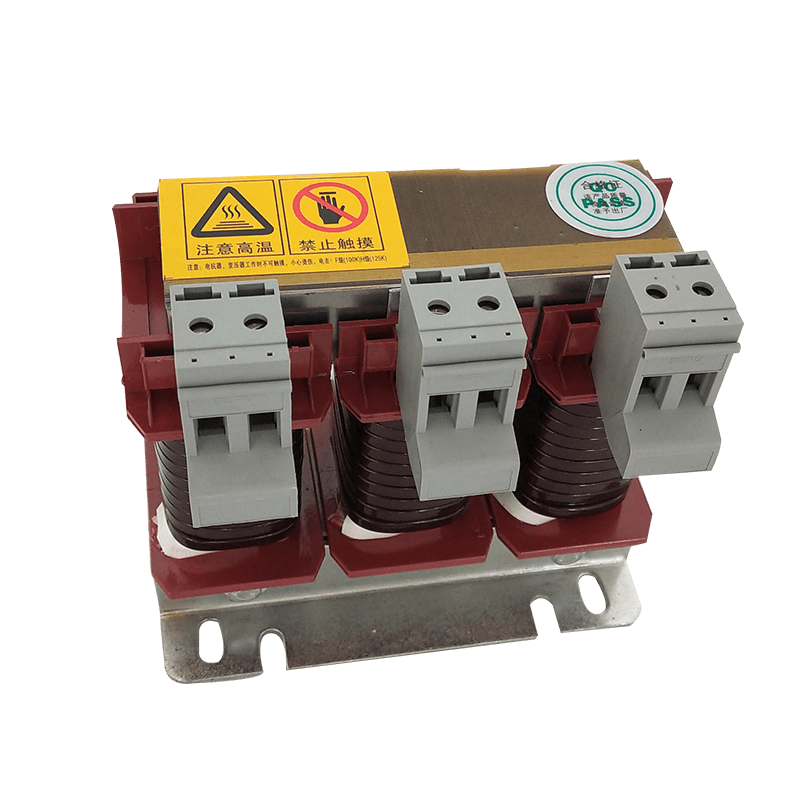

结构特点

相位

该电抗器分为三相和单相两种,均为铁心干式

铁芯

铁芯采用优质冷轧硅钢片,经高速冲床冲剪,具有毛刺小、规则均匀、叠片整齐优美,确保电抗器运行低温升低噪音的性能

铁轭

铁轭为方轭,组装后依靠拉紧螺杆上下压紧,以减少噪音

夹件

电抗器在装配过程中,所有夹件经过防腐蚀处理,关键夹件采用无磁材料,并经预烘-真空浸漆-热烘固化这一流程,使电抗器线圈与铁芯牢固成一体,大大减少了运行时温升及噪声,有效提高了电抗器品质因数及减少谐波的效果

外形

电抗器外形尺寸参考标准柜体尺寸设计,体积小、接线方便,大大节约用户柜体成本投资

性能参数

电压

可用于0.4KV、0.45KV、0.48KV、0.525KV、0.66KV、0.69KV,1.14KV

电抗率

电抗率的种类:1%、4.5%、5.6%,6%,7%,12%,13%,14%

耐压等级

5KV/min ,绝缘等级:B 级、F 级,H 级

噪声

≤40dB

过载能力

在额定电流不大于1.35 倍以内连续行

电抗值线性度

1.8 倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95

产品执行标准

GB19212.1-2008,GB19212.21-2007,GB1094.6-2011

其他

使用环境条件

1.海拔高度不超过2000米;

2.运行环境温度-25℃至+45℃,相对湿度不超过90%;

3.周围无有害气体,无易燃易爆物品;

4.周围环境应有良好的通风条件,如装在柜内,应加装通风设备。

订货须知

1、产品型号

2、额定电流

3、额定电压(电网电压)

4、电抗率(XC/XL)

5、额定电感

6、绝缘等级

7、其它特殊要求可在协议中另行规定

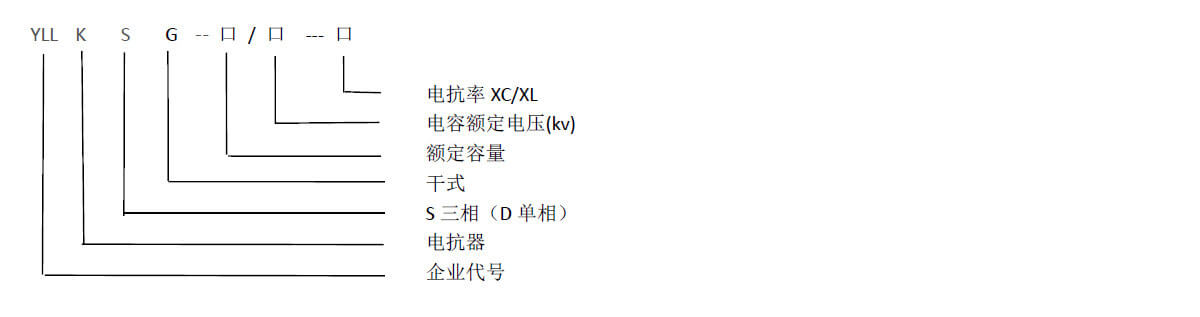

  型号说明:

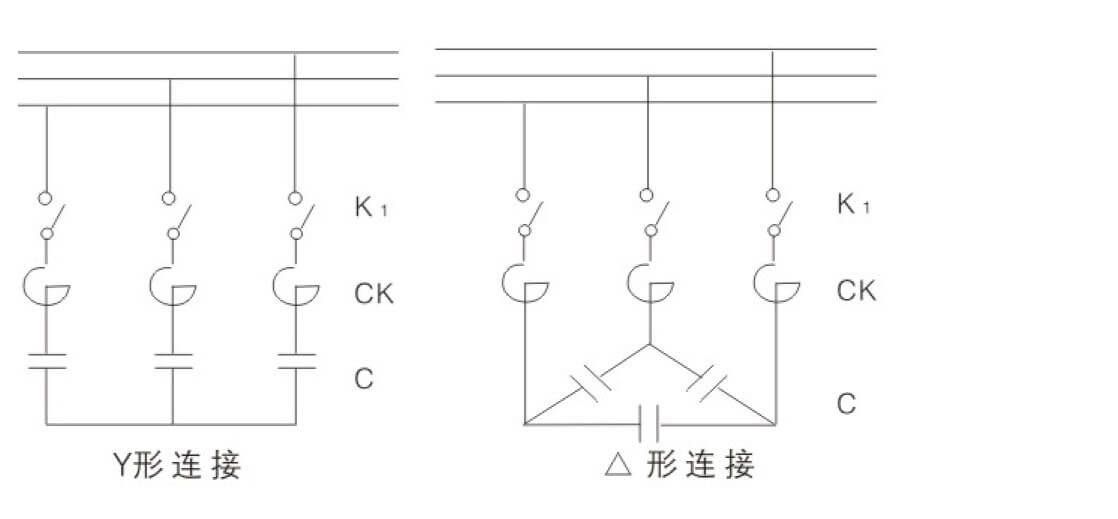

  接线方式:



串联电抗器型号及尺寸

电抗器型号

匹配电容器容量
(Kvar)

电抗器容量 (kvar)

电感量
(mH)

绝缘等级

外形尺寸
XX(mm)

安装尺寸 (mm )

YLLKSG-0.35/0.45-7

5

0.35

3X9.03

FH

155X110X140

120X70

YLLKSG-0.7/0.45-7

10

0.7

3X4.52

FH

175X120X180

135X70

YLLKSG-1.05/0.45-7

15

1.05

3X3.01

FH

200X120X180

150X80

YLLKS|G-1.4/0.45-7

20

1.4

3X2.26

FH

200X160X180

150X80

YLLKSG-1.75/0.45-7

25

1.75

3X1.81

FH

240X165X210

180X90

YLLKSG-2.1/0.45-7

30

2.1

3X1.51

FH

240X170X210

180X95

YLLKSG-2.8/0.45-7

40

2.8

3X1.13

FH

250X170X210

200X105

YLLKSG-3.5/0.45-7

50

3.5

3X0.9

FH

250X180X210

200X110

YLLKSG-4.2/0.45-7

60

4.2

3X0.75

FH

250X190X210

200X110

YLLKSG-4.9/0.45-7

70

4.9

3X0.65

FH

280X200X250

200X110

YLLKSG-5.6/0.45-7

80

5.6

3X0.57

FH

280X200X250

200X110

YLLKSG-6.3/0.45-7

90

6.3

3X0.5

FH

300X210X280

225X110

YLLKSG-7.0/0.45-7

100

7

3X0.45

FH

300X220X280

225X120

另外还有各种电压等级如:0.4V,0.48V,0.525V,0.66V,0.69V,1.14V;各种电抗率如:1%,4.5%,5.6%,6%,12%,13%,14%这里就不一一列出,用户在定货时告知电压等级,电抗率及电容容量。
