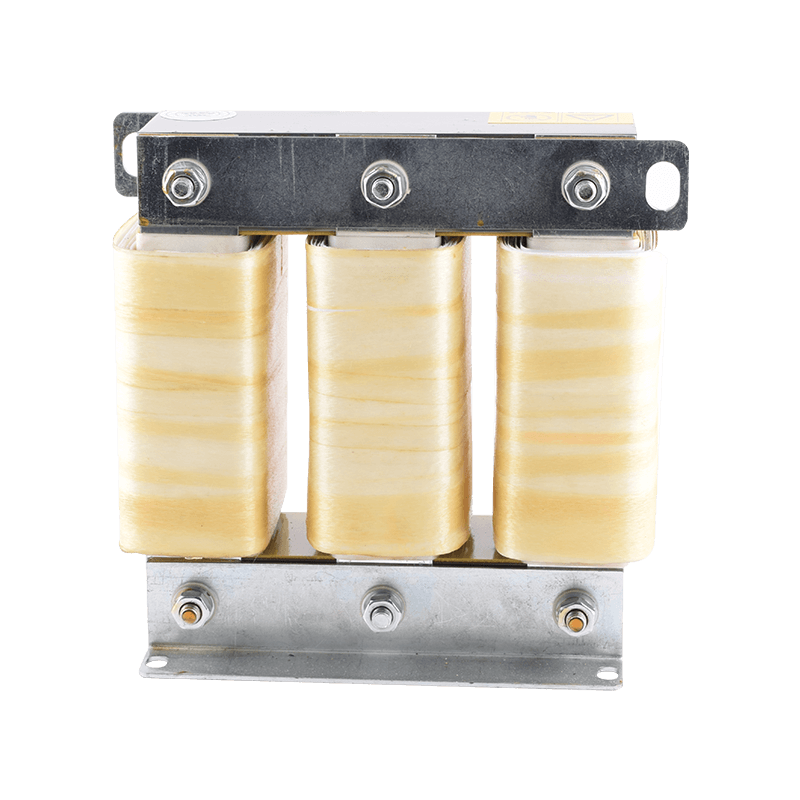

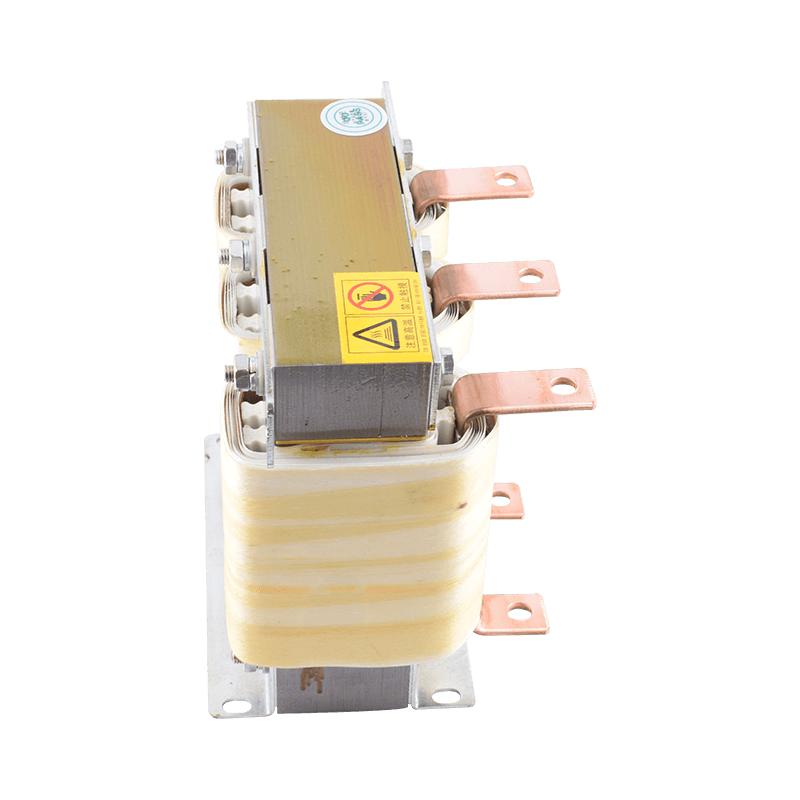

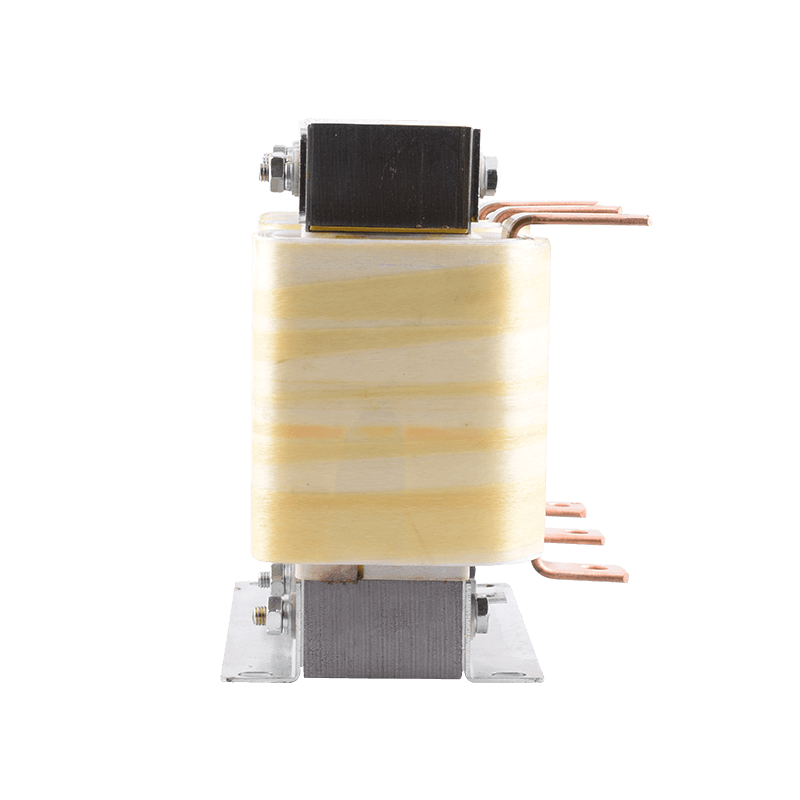

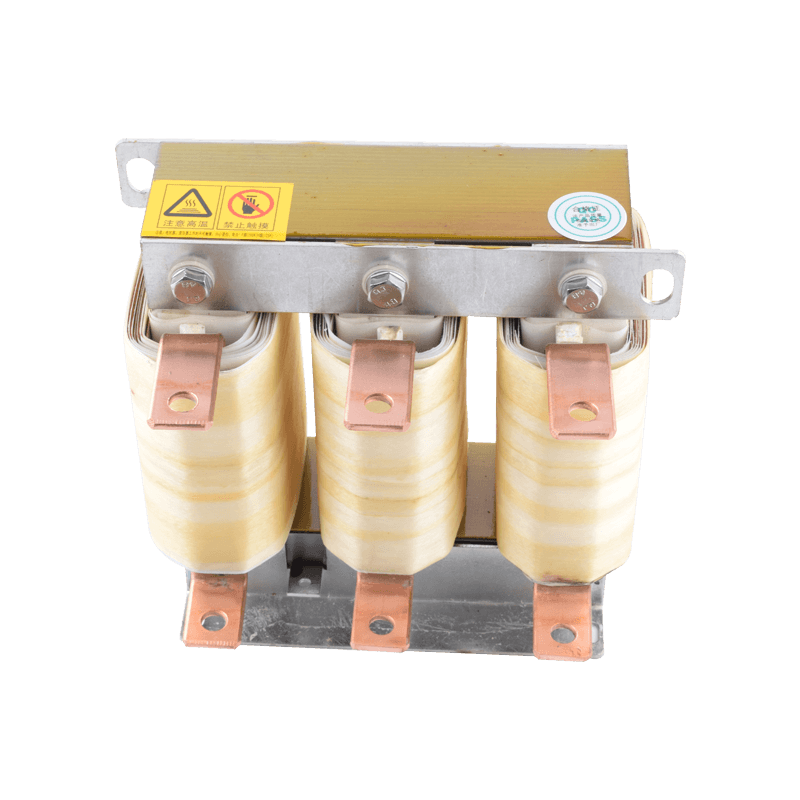

产品概述：输入电抗器用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷, 有效地保护变频器和改善功率因数，它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染。 输出电抗器主要作用是补偿长线（50-200m）分布电容的影响，并能抑制输出谐波电流，提···
输入电抗器用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷, 有效地保护变频器和改善功率因数，它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染。
输出电抗器主要作用是补偿长线（50-200m）分布电容的影响，并能抑制输出谐波电流，提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流, 起到保护变频器,减小设备噪声和设备过早老化的作用。
特点 | |
作用 | 用于滤出谐波电压和谐波电流，改善电网质量 |
材料工艺 | 我公司生产的输入输出系列电抗器，采用优质进口矽钢片和优质铜线经先进的工艺精制而成 |
性能特点 | 具有体积小、温升低、无噪音等特点。 |
参数和标准 | |
性能参数 | 1、额定工作电压﹕380v/50Hz或660v/50Hz |
2、额定工作电流﹕1A到1500A | |
3、抗电强度﹕铁芯与绕组AC3000v/50Hz/5mA/10s无飞弧击穿﹙出厂试验﹚ | |
4、电抗器噪音﹕＜50dB﹙与电抗器水平距离点1米测试﹚ | |
5、绝缘等级﹕F级以上 | |
6、防护等级﹕IP00 | |
7、产品执行标准﹕GB19212.1－2008，GB19212.21－2007，GB1094.6－2011 | |
使用环境条件 | 1.海拔高度不超过2000米。 |
2.运行环境温度-25℃～+45℃，相对湿度不超过90%。 | |
3.周围无有害气体，无易燃易爆物品。 | |
4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。 | |
其他 | |
订货须知 | 1、产品型号 |
2、额定电流 | |
3、额定电压（电网电压） | |
4、额定电抗率（压降） | |
5、额定电感 | |
6、绝缘等级 | |
7、其它特殊要求可在协议中另行规定 | |
型号说明：

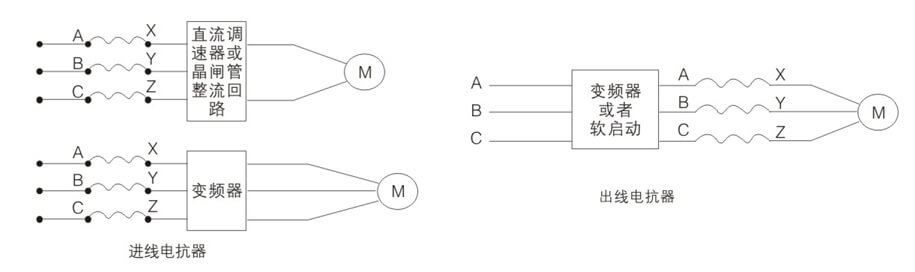

接线图：
进出线电抗器型号及尺寸 | ||||||
变频器 功率 (KW) | 进线电抗器型号 | 外形尺寸 长X宽X高 (mm ) | 安装 尺寸 (mm ) | 出线电抗器型号 | 外形尺寸 长X宽X高 (mm ) | 安装 尺寸 (mm ) |
1.5 | YLLK200150-5 | 130X90X110 | 100X60 | YLLK100150-5 | 130X90X110 | 100X60 |
2.2/4 | YLLK200400-10 | 130X90X110 | 100X60 | YLL100400-10 | 130X90X110 | 100X60 |
5.5 | YLLK200550-15 | 130X90X110 | 100X60 | YLL100550-15 | 130X90X110 | 100X60 |
7.5 | YLLK200750-20 | 130X90X110 | 100X60 | YLL100750-20 | 130X90X110 | 100X60 |
11 | YLLK201100-30 | 150X110X140 | 120X70 | YLL101100-30 | 150X110X140 | 120X70 |
15/18 | YLLK201500-40 | 150X110X140 | 120X70 | YLL101500-40 | 150X110X140 | 120X70 |
22/30 | YLLK202200-60 | 190X140X170 | 135X60 | YLL102200-60 | 190X140X170 | 135X60 |
37 | YLLK203700-80 | 215X150X170 | 160X65 | YLL103700-80 | 215X150X170 | 160X65 |
45 | YLLK204500-125 | 230X150X180 | 175X70 | YLL104500-125 | 230X150X180 | 175X70 |
55 | YLLK205500-150 | 230X160X180 | 175X80 | YLL105500-150 | 230X160X180 | 175X80 |
75 | YLLK207500-200 | 230X170X180 | 175X90 | YLL107500-200 | 230X170X180 | 175X90 |
90/93 | YLLK209000-250 | 230X170X210 | 175X90 | YLL109000-250 | 230X170X210 | 175X90 |
110/132 | YLLK211000-300 | 230X170X210 | 175X90 | YLL1110000-300 | 230X170X210 | 175X90 |
160 | YLLK216000-400 | 280X190X240 | 200X115 | YLL1160000-400 | 280X190X240 | 200X115 |
187/200 | YLLK220000-500 | 280X190X240 | 200X115 | YLL1200000-500 | 280X190X240 | 200X115 |
220/250 | YLLK225000-600 | 300X200X280 | 225X130 | YLLK125000-600 | 300X200X280 | 225X130 |
315 | YLLK231500-700 | 300X200X280 | 225X130 | YLLK131500-700 | 300X200X280 | 225X130 |
375 | YLLK237500-800 | 360X240X300 | 275X135 | YLLK137500-800 | 360X240X300 | 275X135 |
400 | YLLK240000-1000 | 360X250X330 | 275X145 | YLLK140000-1000 | 360X250X330 | 275X145 |
其它电压降、电感可根据客戸的要求做，客户在订货时需注明。 | ||||||
