相位

该电抗器分为三相和单相两种，均为铁心干式

铁芯

铁芯采用优质冷轧硅钢片，经高速冲床冲剪，具有毛刺小、规则均匀、叠片整齐优美，确保电抗器运行低温升低噪音的性能

铁轭

铁轭为方轭，组装后依靠拉紧螺杆上下压紧，以减少噪音

夹件

电抗器在装配过程中，所有夹件经过防腐蚀处理，关键夹件采用无磁材料，并经预烘-真空浸漆-热烘固化这一流程，使电抗器线圈与铁芯牢固成一体，大大减少了运行时温升及噪声，有效提高了电抗器品质因数及减少谐波的效果

外形

电抗器外形尺寸参考标准柜体尺寸设计，体积小、接线方便，大大节约用户柜体成本投资

性能参数

电压

可用于0.4KV、0.45KV、0.48KV、0.525KV、0.66KV、0.69KV，1.14KV

电抗率

电抗率的种类：1%、4.5%、5.6%，6%，7%，12%，13%,14%

耐压等级

5KV/min ,绝缘等级：B 级、F 级，H 级

噪声

≤40dB

过载能力

在额定电流不大于1.35 倍以内连续行

电抗值线性度

在1.8 倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95

产品执行标准

GB19212.1－2008，GB19212.21－2007，GB1094.6－2011

其他

使用环境条件

1.海拔高度不超过2000米；

2.运行环境温度-25℃至+45℃，相对湿度不超过90%；

3.周围无有害气体，无易燃易爆物品；

4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

订货须知

1、产品型号

2、额定电流

3、额定电压（电网电压）

4、电抗率（XC/XL)

5、额定电感

6、绝缘等级

7、其它特殊要求可在协议中另行规定

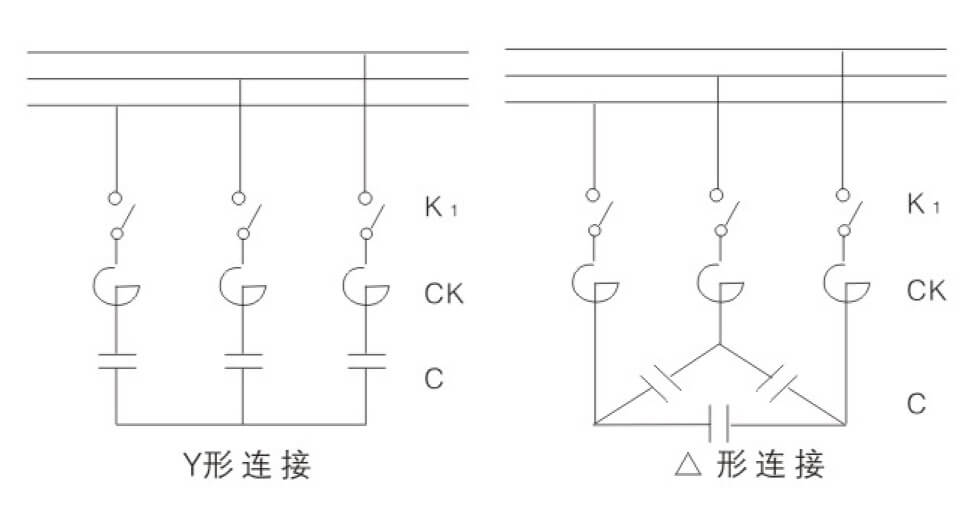

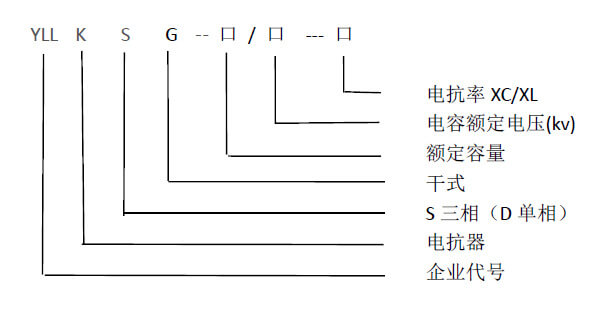

电抗器型号

匹配电容器容量
(Kvar)

电抗器容量 (kvar)

电感量
(mH)

绝缘等级

外形尺寸
长X宽X高(mm)

安装尺寸 (mm )

YLLKSG-0.35/0.45-7

5

0.35

3X9.03

F、H

155X110X140

120X70

YLLKSG-0.7/0.45-7

10

0.7

3X4.52

F、H

175X120X180

135X70

YLLKSG-1.05/0.45-7

15

1.05

3X3.01

F、H

200X120X180

150X80

YLLKS|G-1.4/0.45-7

20

1.4

3X2.26

F、H

200X160X180

150X80

YLLKSG-1.75/0.45-7

25

1.75

3X1.81

F、H

240X165X210

180X90

YLLKSG-2.1/0.45-7

30

2.1

3X1.51

F、H

240X170X210

180X95

YLLKSG-2.8/0.45-7

40

2.8

3X1.13

F、H

250X170X210

200X105

YLLKSG-3.5/0.45-7

50

3.5

3X0.9

F、H

250X180X210

200X110

YLLKSG-4.2/0.45-7

60

4.2

3X0.75

F、H

250X190X210

200X110

YLLKSG-4.9/0.45-7

70

4.9

3X0.65

F、H

280X200X250

200X110

YLLKSG-5.6/0.45-7

80

5.6

3X0.57

F、H

280X200X250

200X110

YLLKSG-6.3/0.45-7

90

6.3

3X0.5

F、H

300X210X280

225X110

YLLKSG-7.0/0.45-7

100

7

3X0.45

F、H

300X220X280

225X120

另外还有各种电压等级如：0.4V,0.48V,0.525V,0.66V,0.69V,1.14V；各种电抗率如：1%，4.5%，5.6%，6%，12%，13%，14%这里就不一一列出，用户在定货时告知电压等级，电抗率及电容容量。
