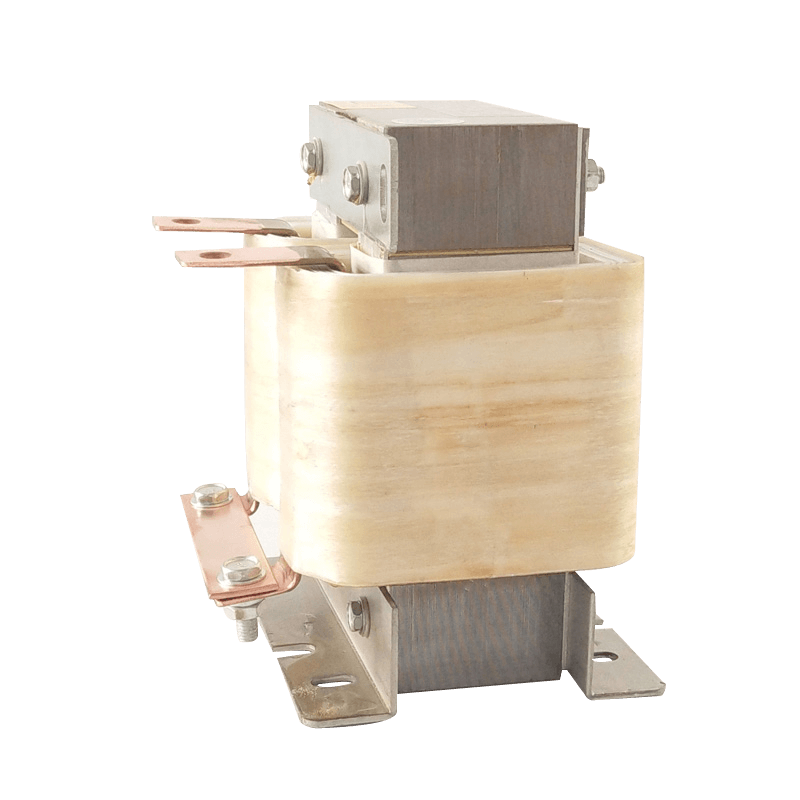

主体结构

直流平波电抗器在电路中主要用于改善电网质量，提高功率因素之用，我公司生产的直流平波电抗器采用优质进口冷扎矽钢片精致而成，主要由铁芯和线圈两部分组成

铁芯

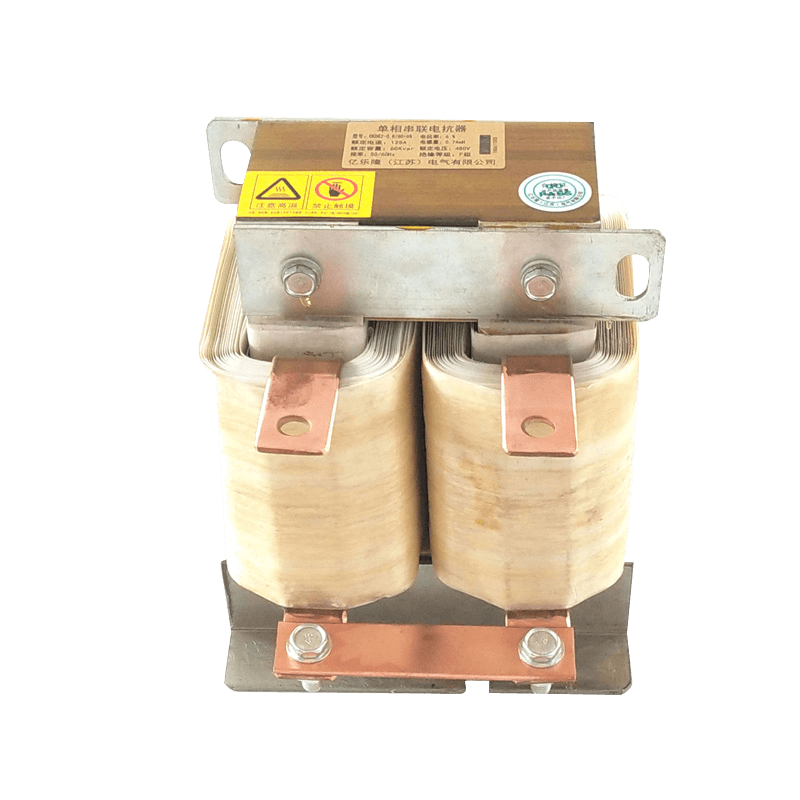

铁芯一般为两芯柱式结构，两芯柱由多只硅钢片铁饼迭积而成，并间有绝缘板隔离，不让铁芯出现磁饱和

铁轭

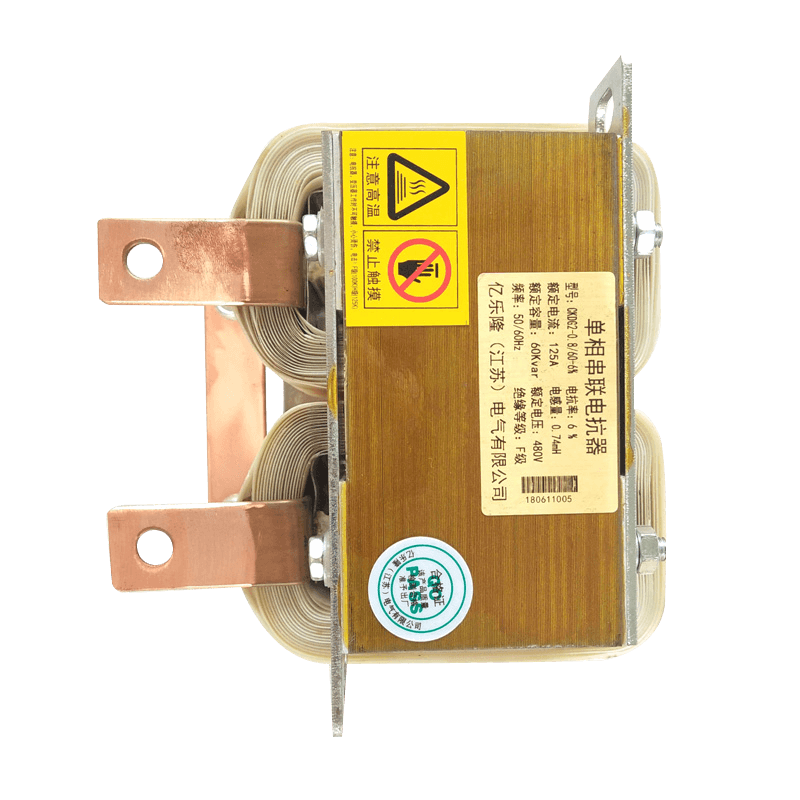

铁轭为方轭，组装后依靠拉紧螺杆上下压紧，以减少噪音

散热

本产品为干式自冷

产品优势

绝缘等级

有F级和H级二种绝缘等级

性能特点

具有体积小，温升低，无噪音等特点

参数和标准

使用环境条件

1.海拔高度不超过2000米；

2.运行环境温度-25℃至+45℃，相对湿度不超过90%；

3.周围无有害气体，无易燃易爆物品；

4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

技术参数及和执行标准

1、额定工作电压：DC500V-DC1000V

2、抗电强度：铁芯-绕组 3000VAC / 50Hz / 10mA / 10S 无飞弧击穿

3、绝缘电阻：铁芯-绕组 1000VDC，绝缘阻值≥100MΩ

4、电抗器噪音小于65dB（与电抗器水平距离点1米测试）

5、产品执行标准：GB19212.1－2008，GB19212.21－2007，GB1094.6－2011

订货须知

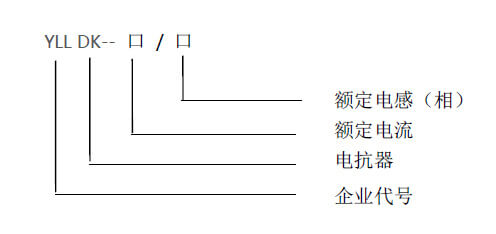

1、产品型号

2、额定电流

3、额定电压（电网电压）

4、额定电感

5、绝缘等级

6、其它特殊要求可在协议中另行规定

电抗器型号

适配功率 (KW)

额定电流 (A)

电感量
(mH)

绝缘等级

外形尺寸
长X宽X高 (mm)

安装尺寸 (mm )

YLLDK-5

1.5/2.2

5

11

F、H

78x80x90

56x50

YLLDK-10

3/4

10

4.84

F、H

85x78x93

65x62

YLLDK-20

5.5/7.5

20

2.42

F、H

114x110x120

90x80

YLLDK-40

11/15

40

1.17

F、H

135x135x140

100x90

YLLDK-60

18/22

60

0.8

F、H

150x140x160

123x120

YLLDK-80

30/37

80

0.62

F、H

150x150x160

123x130

YLLDK-110

45

110

0.53

F、H

160x150x180

95x80

YLLDK-150

55

150

0.32

F、H

160x160x180

95x90

YLLDK-200

75

200

0.25

F、H

160x170x180

95x100

YLLDK-250

90

250

0.23

F、H

160x170x210

95x100

YLLDK-300

110/132

300

0.17

F、H

170x170x210

95x100

YLLDK-400

160/187

400

0.14

F、H

170x190x240

95x110

YLLDK-500

200/220

500

0.12

F、H

170x190x240

95x110

YLLDK-600

250

600

0.11

F、H

200x200x280

120x110

YLLDK-700

315

700

0.09

F、H

200x200x280

120x110

YLLDK-800

375

800

0.08

F、H

250x245x300

150x110

YLLDK-1000

400

1000

0.063

F、H

250x260x330

150x120
