产品概述：①纹波和噪声测量方法：使用一条12“双绞线，同时终端要并联0.1uF和47uF的电容，在20MHz带宽下进行测量②效率是在输入电压为230VAC，额定负载，25℃环境温度下测试。精度：包含设定误差，线性调整率和负载调整率。线性调整率测试方法：在额定负载下从低电压到高电压测试 负载调整率测试方法：从0%-100%额定负载···
技术参数
| 项目 | 技术指标 | |||||
| 输出 | 直流电压 | 5V | 12V | 24V | 36V | 48V |
| 额定电流 | 7A | 3A | 1.5A | 1A | 0.8A | |
| 额定功率 | 35W | 36W | 36W | 36W | 38.4W | |
| 纹波及噪声 ① | 80mVp-p | 120mVp-p | 150mVp-p | 200mVp-p | 200mVp-p | |
| 电压调节范围 | ±10% | |||||
| 电压精度 | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| 线性调整率 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 负载调整率 | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 启动、上升时间 | 1000ms、30ms/230VAC 2000ms、30ms/115VAC(满载) | |||||
| 保持时间 | 30ms/230VAC 12ms/115VAC(满载) | |||||
| 输入 | 电压范围/频率 | 85-264VAC / 120-373VDC 47Hz～63Hz | ||||
| 效率(典型) ② | 82% | 86% | 88% | 88% | 89% | |
| 工作电流 | 0.7A/115VAC 0.42A/230VAC | |||||
| 冲击电流 | 冷启动：45A/230VAC | |||||
| 漏电流 | ＜0.75mA 240VAC时 | |||||
| 保护 | 过载保护 | ≥110%-130% 保护类型：打嗝模式，解除异常情况自动恢复正常 | ||||
| 过压保护 | ≥115%-145% 保护类型：关闭输出，重启自动恢复正常 | |||||
| 环境 | 工作温度、湿度 | -30℃～+70℃；20%～90RH | ||||
| 存储温度、湿度 | -40℃～+85℃；10%～95RH | |||||
| 安规 | 耐压 | 输入-输出:4KVAC 输入-外壳:2KVAC 输出-外壳:1.25KVAC 历时1分钟 | ||||
| 绝缘阻抗 | 输入-输出， 输入-外壳， 输出-外壳 ：500VDC/100MΩ 25℃ 70%RH | |||||
| 其他 | 尺寸 | 98*82*30mm(L*W*H) | ||||
| 净重量/毛重量 | 230g/246g | |||||
| 备注 | ①纹波和噪声测量方法：使用一条12“双绞线，同时终端要并联0.1uF和47uF的电容，在20MHz带宽下进行测量 ②效率是在输入电压为230VAC，额定负载，25℃环境温度下测试。 精度：包含设定误差，线性调整率和负载调整率。 线性调整率测试方法：在额定负载下从低电压到高电压测试 负载调整率测试方法：从0%-100%额定负载。 启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长， 当操作海拔高于2000米时，操作环境温度需调降5℃/1000米 | |||||

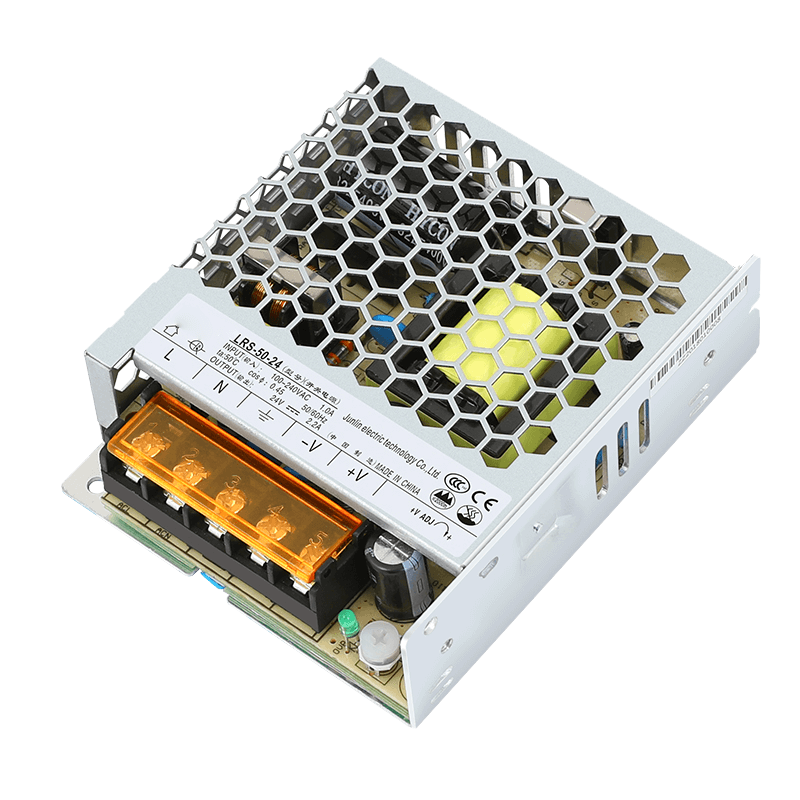

| 项目 | 技术指标 | |||||
| 输出 | 直流电压 | 5V | 12V | 24V | 36V | 48V |
| 额定电流 | 10A | 4.2A | 2.2A | 1.45A | 1.1A | |
| 额定功率 | 50W | 50.4W | 52.8W | 52.2W | 52.8W | |
| 纹波及噪声 ① | 80mVp-p | 120mVp-p | 150mVp-p | 200mVp-p | 200mVp-p | |
| 电压调节范围 | ±10% | |||||
| 电压精度 | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| 线性调整率 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 负载调整率 | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 启动、上升时间 | 1000ms、30ms/230VAC 2000ms、30ms/115VAC(满载) | |||||
| 保持时间 | 30ms/230VAC 12ms/115VAC(满载) | |||||
| 输入 | 电压范围/频率 | 85-264VAC / 120-373VDC 47Hz～63Hz | ||||
| 效率(典型) ② | 83% | 86% | 88% | 89% | 90% | |
| 工作电流 | 0.95A/115VAC 0.56A/230VAC | |||||
| 冲击电流 | 冷启动：45A/230VAC | |||||
| 漏电流 | ＜0.75mA 240VAC时 | |||||
| 保护 | 过载保护 | ≥110%-130% 保护类型：打嗝模式，解除异常情况自动恢复正常 | ||||
| 过压保护 | ≥115%-145% 保护类型：关闭输出，重启自动恢复正常 | |||||
| 环境 | 工作温度、湿度 | -30℃～+70℃；20%～90RH | ||||
| 存储温度、湿度 | -40℃～+85℃；10%～95RH | |||||
| 安规 | 耐压 | 输入-输出:4KVAC 输入-外壳:2KVAC 输出-外壳:1.25KVAC 历时1分钟 | ||||
| 绝缘阻抗 | 输入-输出， 输入-外壳， 输出-外壳 ：500VDC/100MΩ 25℃ 70%RH | |||||
| 其他 | 尺寸 | 98*82*30mm(L*W*H) | ||||
| 净重量/毛重量 | 230g/246g | |||||
| 备注 | ①纹波和噪声测量方法：使用一条12“双绞线，同时终端要并联0.1uF和47uF的电容，在20MHz带宽下进行测量 ②效率是在输入电压为230VAC，额定负载，25℃环境温度下测试。 精度：包含设定误差，线性调整率和负载调整率。 线性调整率测试方法：在额定负载下从低电压到高电压测试 负载调整率测试方法：从0%-100%额定负载。 启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长，当操作海拔高于2000米时，操作环境温度需调降5℃/1000米 | |||||
| 项目 | 技术指标 | |||||
| 输出 | 直流电压 | 5V | 12V | 24V | 36V | 48V |
| 额定电流 | 14A | 6A | 3.2A | 2.1A | 1.6A | |
| 额定功率 | 70W | 72W | 76.8W | 75.6W | 76.8W | |
| 纹波及噪声 ① | 100mVp-p | 120mVp-p | 150mVp-p | 200mVp-p | 200mVp-p | |
| 电压调节范围 | ±10% | |||||
| 电压精度 | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| 线性调整率 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 负载调整率 | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 启动、上升时间 | 500ms、30ms/230VAC 500ms、30ms/115VAC(满载) | |||||
| 保持时间 | 60ms/230VAC 12ms/115VAC(满载) | |||||
| 输入 | 电压范围/频率 | 85-264VAC / 120-373VDC 47Hz～63Hz | ||||
| 效率(典型) ② | 86.5% | 89% | 90% | 91.5% | 91.5% | |
| 工作电流 | 1.4A/115VAC 0.85A/230VAC | |||||
| 冲击电流 | 冷启动：65A/230VAC | |||||
| 漏电流 | ＜0.75mA 240VAC时 | |||||
| 保护 | 过载保护 | ≥110%-130% 保护类型：打嗝模式，解除异常情况自动恢复正常 | ||||
| 过压保护 | ≥115%-145% 保护类型：关闭输出，重启自动恢复正常 | |||||
| 环境 | 工作温度、湿度 | -30℃～+70℃；20%～90RH | ||||
| 存储温度、湿度 | -40℃～+85℃；10%～95RH | |||||
| 安规 | 耐压 | 输入-输出:4KVAC 输入-外壳:2KVAC 输出-外壳:1.25KVAC 历时1分钟 | ||||
| 绝缘阻抗 | 输入-输出， 输入-外壳， 输出-外壳 ：500VDC/100MΩ 25℃ 70%RH | |||||
| 其他 | 尺寸 | 99*97*30mm(L*W*H) | ||||
| 净重量/毛重量 | 250g/272g | |||||
| 备注 | ①纹波和噪声测量方法：使用一条12“双绞线，同时终端要并联0.1uF和47uF的电容，在20MHz带宽下进行测量。 ②效率是在输入电压为230VAC，额定负载，25℃环境温度下测试 精度：包含设定误差，线性调整率和负载调整率。 线性调整率测试方法：在额定负载下从低电压到高电压测试 负载调整率测试方法：从0%-100%额定负载。 启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长， 当操作海拔高于2000米时，操作环境温度需调降5℃/1000米 | |||||
| 项目 | 技术指标 | |||||
| 输出 | 直流电压 | 5V | 12V | 24V | 36V | 48V |
| 额定电流 | 18A | 8.5A | 4.5A | 2.8A | 2.3A | |
| 额定功率 | 90W | 102W | 108W | 100.8W | 110.4W | |
| 纹波及噪声 ① | 100mVp-p | 120mVp-p | 150mVp-p | 200mVp-p | 200mVp-p | |
| 电压调节范围 | ±10% | |||||
| 电压精度 | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| 线性调整率 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 负载调整率 | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 启动、上升时间 | 500ms、30ms/230VAC 500ms、30ms/115VAC(满载) | |||||
| 保持时间 | 55ms/230VAC 10ms/115VAC(满载) | |||||
| 输入 | 电压范围/频率 | 85-264VAC / 120-373VDC 47Hz～63Hz | ||||
| 效率(典型) ② | 86% | 88% | 90% | 90.5% | 91% | |
| 工作电流 | 1.9A/115VAC 1.2A/230VAC | |||||
| 冲击电流 | 冷启动：50A/230VAC | |||||
| 漏电流 | ＜1mA 240VAC时 | |||||
| 保护 | 过载保护 | ≥110%-130% 保护类型：打嗝模式，解除异常情况自动恢复正常 | ||||
| 过压保护 | ≥115%-145% 保护类型：关闭输出，重启自动恢复正常 | |||||
| 环境 | 工作温度、湿度 | -30℃～+70℃；20%～90RH | ||||
| 存储温度、湿度 | -40℃～+85℃；10%～95RH | |||||
| 安规 | 耐压 | 输入-输出:3KVAC 输入-外壳:1.5KVAC 输出-外壳:0.5KVAC 历时1分钟 | ||||
| 绝缘阻抗 | 输入-输出， 输入-外壳， 输出-外壳 ：500VDC/100MΩ 25℃ 70%RH | |||||
| 其他 | 尺寸 | 129*97*30mm(L*W*H) | ||||
| 净重量/毛重量 | 340g/365g | |||||
| 备注 | ①纹波和噪声测量方法：使用一条12“双绞线，同时终端要并联0.1uF和47uF的电容，在20MHz带宽下进行测量 ②效率是在输入电压为230VAC，额定负载，25℃环境温度下测试。 精度：包含设定误差，线性调整率和负载调整率。 线性调整率测试方法：在额定负载下从低电压到高电压测试 负载调整率测试方法：从0%-100%额定负载。 启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长， 当操作海拔高于2000米时，操作环境温度需调降5℃/1000米 | |||||

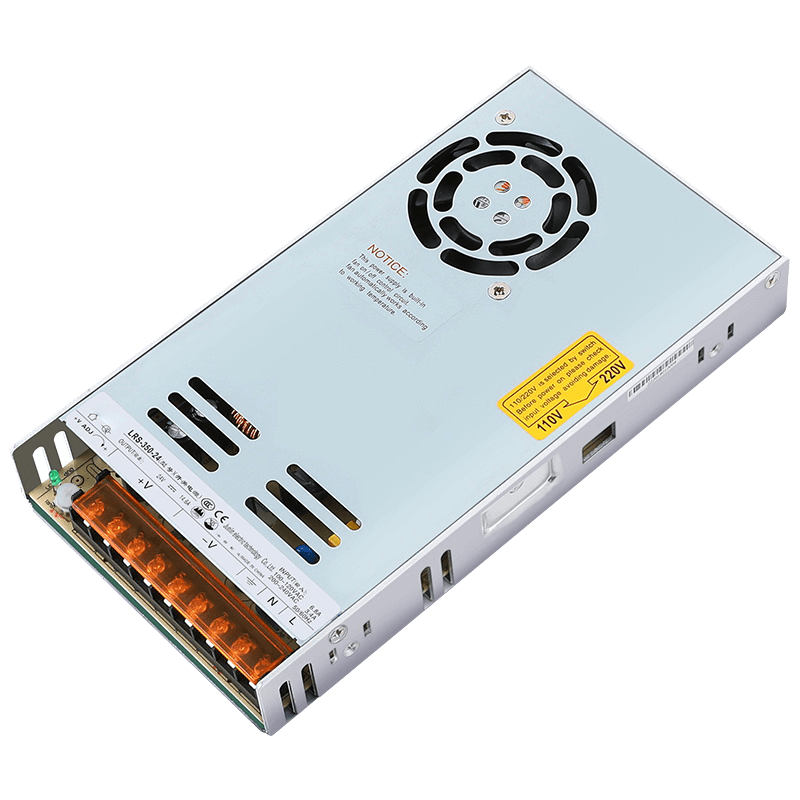

| 项目 | 技术指标 | |||||
| 输出 | 直流电压 | 5V | 12V | 24V | 36V | 48V |
| 额定电流 | 60A | 29A | 14.6A | 9.7A | 7.3A | |
| 额定功率 | 300W | 348W | 350.4W | 349.2W | 350.4W | |
| 纹波及噪声 ① | 150mVp-p | 150mVp-p | 150mVp-p | 200mVp-p | 200mVp-p | |
| 电压调节范围 | ±10% | |||||
| 电压精度 | ±3.0% | ±1.5% | ±1.0% | ±1.0% | ±1.0% | |
| 线性调整率 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | |
| 负载调整率 | ±2.0% | ±1.0% | ±0.5% | ±0.5% | ±0.5% | |
| 启动、上升时间 | 1500ms、50ms/230VAC 1500ms、50ms/115VAC(满载) | |||||
| 保持时间 | 16ms/230VAC 12ms/115VAC(满载) | |||||
| 输入 | 电压范围/频率 | 90-132VAC/180-264VAC通过开关选择 / 240-370VDC 47Hz～63Hz | ||||
| 效率(典型) ② | 83.5% | 85% | 88% | 88.5% | 89% | |
| 工作电流 | 6.8A/115VAC 3.4A/230VAC | |||||
| 冲击电流 | 冷启动：60A/115VAC 60A/230VAC | |||||
| 漏电流 | ＜2mA 240VAC时 | |||||
| 保护 | 过载保护 | 110%-130% 保护类型：打嗝模式，解除异常情况自动恢复正常 | ||||
| 过压保护 | 115%-145% 保护类型：关闭输出，重启自动恢复正常 | |||||
| 过温保护 | ≥90℃ 保护类型：打嗝模式，解除异常情况自动恢复正常 | |||||
| 功能 | 风机开/关控制 | RTH3≥50℃ 风机开启 ≤40℃ 风机关闭 | ||||
| 环境 | 工作温度、湿度 | -25℃～+70℃；20%～90RH | ||||
| 存储温度、湿度 | -40℃～+85℃；10%～95RH | |||||
| 安规 | 耐压 | 输入-输出:3KVAC 输入-外壳:2KVAC 输出-外壳:0.5KVAC 历时1分钟 | ||||
| 绝缘阻抗 | 输入-输出， 输入-外壳， 输出-外壳 ：500VDC/100MΩ 25℃ 70%RH | |||||
| 其他 | 尺寸 | 215*115*30mm(L*W*H) | ||||
| 净重量/毛重量 | 760g/827g | |||||
| 备注 | ①纹波和噪声测量方法：使用一条12“双绞线，同时终端要并联0.1uF和47uF的电容，在20MHz带宽下进行测量 ②效率是在输入电压为230VAC，额定负载，25℃环境温度下测试。 精度：包含设定误差，线性调整率和负载调整率。 线性调整率测试方法：在额定负载下从低电压到高电压测试 负载调整率测试方法：从0%-100%额定负载。 启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长， 当操作海拔高于2000米时，操作环境温度需调降5℃/1000米 | |||||
