产品概述：①纹波和噪声测量方法：使用一条12“双绞线，同时终端要并联0.1uF和47uF的电容，在20MHz带宽下进行测量。②效率是在输入电压为230VAC，额定负载，25℃环境温度下测试。精度：包含设定误差，线性调整率和负载调整率。线性调整率测试方法：在额定负载下从低电压到高电压测负载调整率测试方法：从0%-100%额定负载。···
技术参数：
| 项目 | 技术指标 | |||||
| 输出 | 直流电压 | 5V | 12V | 24V | 36V | 48V |
| 额定电流 | 2A | 1.25A | 0.62A | 0.42A | 0.31A | |
| 额定功率 | 10W | 15.6W | 16.8W | 15.12W | 14.88W | |
| 纹波及噪声 ① | ＜50mV | ＜120mV | ＜150mV | ＜240mV | ＜240mV | |
| 电压精度 | ±2% | ±1% | ||||
| 输出电压调节范围 | ±10% | |||||
| 负载调整率 | ＜±1.5% | ＜±0.5% | ＜±0.5% | ＜±0.5% | ＜±0.5% | |
| 线性调整率 | ＜±0.5% | |||||
| 输入 | 电压范围 | 85-264VAC 47Hz～63Hz (120VDC～370VDC) | ||||
| 效率(典型) ② | ＞78% | ＞82% | ＞84% | ＞84% | ＞84% | |
| 工作电流 | ＜0.3A 110VAC ＜0.15A 220VAC | |||||
| 冲击电流 | 110VAC 18A， 220VAC 36A | |||||
| 启动、上升、保持时间 | 200ms、50ms、20ms ：220VAC | |||||
| 保护 | 过载保护 | ≥105%-150% 类型：恒流输出 +VO降至欠压点 切断输出 复位：从新上电 | ||||
| 短路保护 | +VO降至欠压点 关闭输出 | |||||
| 环境 | 工作温度、湿度 | -10℃～+50℃；20%～90RH | ||||
| 存储温度、湿度 | -20℃～+85℃；10%～95RH | |||||
| 安规 | 耐电压 | 输入-输出:1.5KVAC 输入-外壳:1.5KVAC 输出-外壳:0.5KVAC 历时1分钟 | ||||
| 漏电流 | 输入-输出 1.5KVAC时 ＜5mA | |||||
| 漏电流 | 输入-输出 220VAC时 ＜1mA | |||||
| 隔离电阻 | 输入-输出， 输入-外壳， 输出-外壳 ：500VDC/100MΩ | |||||
| 其他 | 尺寸 | 87*60*37mm | ||||
| 净重量/毛重量 | 150/175g | |||||
| 备注 | ①纹波和噪声测量方法：使用一条12“双绞线，同时终端要并联0.1uF和47uF的电容，在20MHz带宽下进行测量。 ②效率是在输入电压为230VAC，额定负载，25℃环境温度下测试 精度：包含设定误差，线性调整率和负载调整率。 线性调整率测试方法：在额定负载下从低电压到高电压测试 负载调整率测试方法：从0%-100%额定负载。 启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长， 当操作海拔高于2000米时，操作环境温度需调降5℃/1000米 | |||||

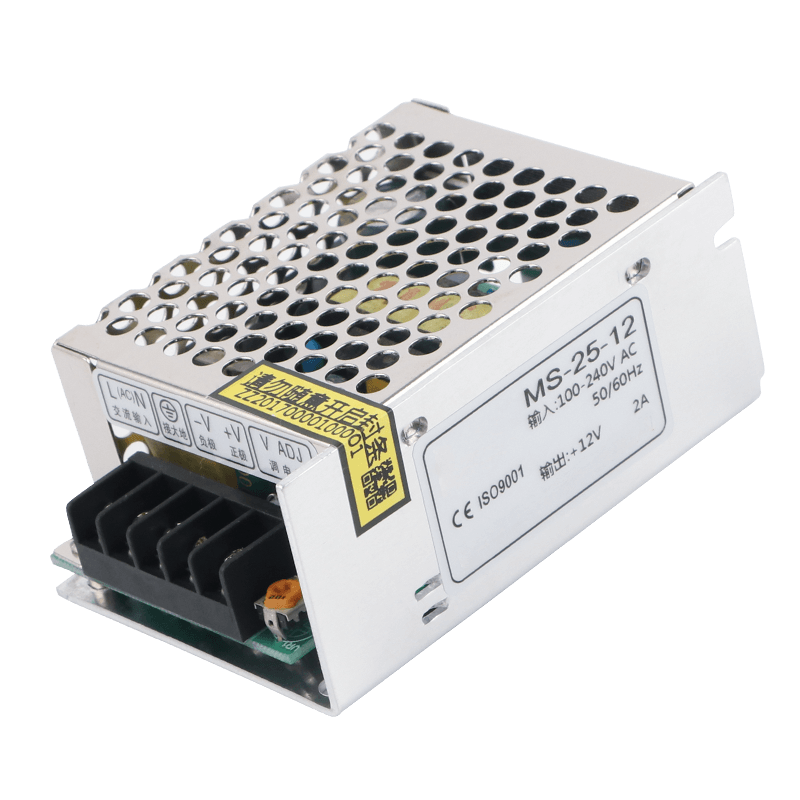

| 项目 | 技术指标 | |||||
| 输出 | 直流电压 | 5V | 12V | 24V | 36V | 48V |
| 额定电流 | 4A | 2.1A | 1A | 0.7A | 0.52A | |
| 额定功率 | 20W | 25.2W | 24W | 25.2W | 24.96W | |
| 纹波及噪声 ① | ＜50mV | ＜120mV | ＜150mV | ＜240mV | ＜240mV | |
| 电压精度 | ±2% | ±1% | ||||
| 输出电压调节范围 | ±10% | |||||
| 负载调整率 | ＜±1.5% | ＜±0.5% | ＜±0.5% | ＜±0.5% | ＜±0.5% | |
| 线性调整率 | ＜±0.5% | |||||
| 输入 | 电压范围 | 85-264VAC 47Hz～63Hz (120VDC～370VDC) | ||||
| 效率(典型) ② | ＞78% | ＞82% | ＞84% | ＞84% | ＞84% | |
| 工作电流 | ＜0.5A 110VAC ＜0.25A 220VAC | |||||
| 冲击电流 | 110VAC 18A， 220VAC 36A | |||||
| 启动、上升、保持时间 | 200ms、50ms、20ms ：220VAC | |||||
| 保护 | 过载保护 | ≥105%-150% 类型：恒流输出 +VO降至欠压点 切断输出 复位：从新上电 | ||||
| 短路保护 | +VO降至欠压点 关闭输出 | |||||
| 环境 | 工作温度、湿度 | -10℃～+50℃；20%～90RH | ||||
| 存储温度、湿度 | -20℃～+85℃；10%～95RH | |||||
| 安规 | 耐电压 | 输入-输出:1.5KVAC 输入-外壳:1.5KVAC 输出-外壳:0.5KVAC 历时1分钟 | ||||
| 漏电流 | 输入-输出 1.5KVAC时 ＜5mA | |||||
| 漏电流 | 输入-输出 220VAC时 ＜1mA | |||||
| 隔离电阻 | 输入-输出， 输入-外壳， 输出-外壳 ：500VDC/100MΩ | |||||
| 其他 | 尺寸 | 87*60*37mm | ||||
| 净重量/毛重量 | 150/175g | |||||
| 备注 | ①纹波和噪声测量方法：使用一条12“双绞线，同时终端要并联0.1uF和47uF的电容，在20MHz带宽下进行测量。 ②效率是在输入电压为230VAC，额定负载，25℃环境温度下测试 精度：包含设定误差，线性调整率和负载调整率。 线性调整率测试方法：在额定负载下从低电压到高电压测试 负载调整率测试方法：从0%-100%额定负载。 启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长， 当操作海拔高于2000米时，操作环境温度需调降5℃/1000米 | |||||

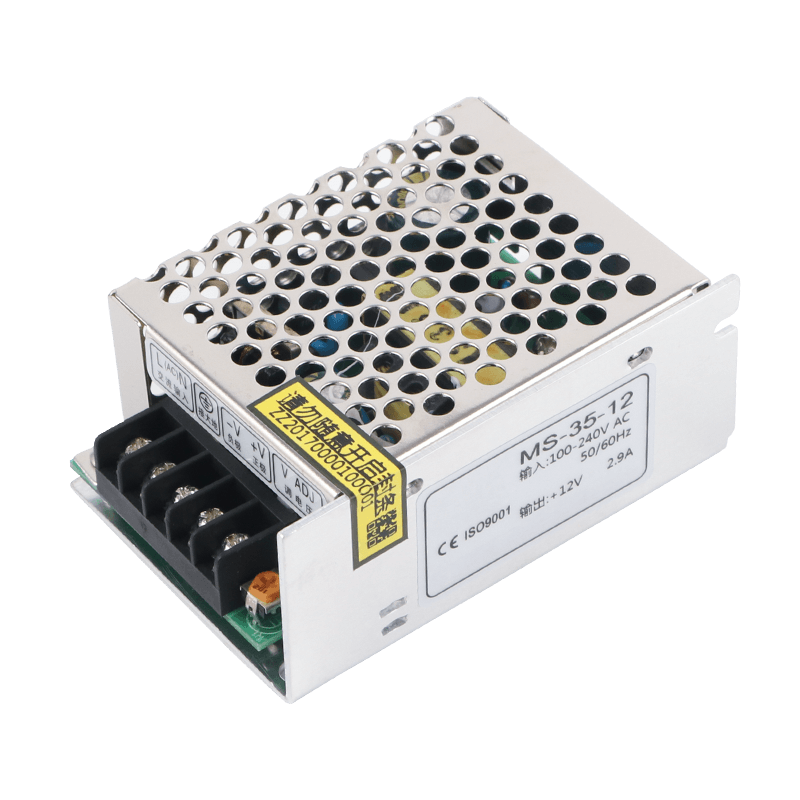

| 项目 | 技术指标 | |||||
| 输出 | 直流电压 | 5V | 12V | 24V | 36V | 48V |
| 额定电流 | 6A | 2.9A | 1.5A | 1A | 0.73A | |
| 额定功率 | 30W | 34.8W | 36W | 36W | 35W | |
| 纹波及噪声 ① | ＜50mV | ＜120mV | ＜150mV | ＜240mV | ＜240mV | |
| 电压精度 | ±2% | ±1% | ||||
| 输出电压调节范围 | ±10% | |||||
| 负载调整率 | ＜±1.5% | ＜±0.5% | ＜±0.5% | ＜±0.5% | ＜±0.5% | |
| 线性调整率 | ＜±0.5% | |||||
| 输入 | 电压范围 | 85-264VAC 47Hz～63Hz (120VDC～370VDC) | ||||
| 效率(典型) ② | ＞78% | ＞82% | ＞84% | ＞84% | ＞84% | |
| 工作电流 | ＜0.8A 110VAC ＜0.35A 220VAC | |||||
| 冲击电流 | 110VAC 18A， 220VAC 36A | |||||
| 启动、上升、保持时间 | 200ms、50ms、20ms ：220VAC | |||||
| 保护 | 过载保护 | ≥105%-150% 类型：恒流输出 +VO降至欠压点 切断输出 复位：从新上电 | ||||
| 短路保护 | +VO降至欠压点 关闭输出 | |||||
| 环境 | 工作温度、湿度 | -10℃～+50℃；20%～90RH | ||||
| 存储温度、湿度 | -20℃～+85℃；10%～95RH | |||||
| 安规 | 耐电压 | 输入-输出:1.5KVAC 输入-外壳:1.5KVAC 输出-外壳:0.5KVAC 历时1分钟 | ||||
| 漏电流 | 输入-输出 1.5KVAC时 ＜5mA | |||||
| 漏电流 | 输入-输出 220VAC时 ＜1mA | |||||
| 隔离电阻 | 输入-输出， 输入-外壳， 输出-外壳 ：500VDC/100MΩ | |||||
| 其他 | 尺寸 | 87*60*37mm | ||||
| 净重量/毛重量 | 150/175g | |||||
| 备注 | ①纹波和噪声测量方法：使用一条12“双绞线，同时终端要并联0.1uF和47uF的电容，在20MHz带宽下进行测量 ②效率是在输入电压为230VAC，额定负载，25℃环境温度下测试。 精度：包含设定误差，线性调整率和负载调整率。 线性调整率测试方法：在额定负载下从低电压到高电压测试负载调整率测试方法：从0%-100%额定负载。 启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长，当操作海拔高于2000米时，操作环境温度需调降5℃/1000米 | |||||
| 项目 | 技术指标 | |||||
| 输出 | 直流电压 | 5V | 12V | 24V | 36V | 48V |
| 额定电流 | 8A | 4.2A | 2.1A | 1.4A | 1.1A | |
| 额定功率 | 40W | 50.4W | 50.4W | 50.4W | 52.8W | |
| 纹波及噪声 ① | ＜50mV | ＜120mV | ＜150mV | ＜240mV | ＜240mV | |
| 电压精度 | ±2% | ±1% | ||||
| 输出电压调节范围 | ±10% | |||||
| 负载调整率 | ＜±1.5% | ＜±0.5% | ＜±0.5% | ＜±0.5% | ＜±0.5% | |
| 线性调整率 | ＜±0.5% | |||||
| 输入 | 电压范围 | 85-264VAC 47Hz～63Hz (120VDC～370VDC) | ||||
| 效率(典型) ② | ＞78% | ＞82% | ＞84% | ＞84% | ＞84% | |
| 工作电流 | ＜0.8A 110VAC ＜0.35A 220VAC | |||||
| 冲击电流 | 110VAC 18A， 220VAC 36A | |||||
| 启动、上升、保持时间 | 200ms、50ms、20ms ：220VAC | |||||
| 保护 | 过载保护 | ≥105%-150% 类型：恒流输出 +VO降至欠压点 切断输出 复位：从新上电 | ||||
| 短路保护 | +VO降至欠压点 关闭输出 | |||||
| 环境 | 工作温度、湿度 | -10℃～+50℃；20%～90RH | ||||
| 存储温度、湿度 | -20℃～+85℃；10%～95RH | |||||
| 安规 | 耐电压 | 输入-输出:1.5KVAC 输入-外壳:1.5KVAC 输出-外壳:0.5KVAC 历时1分钟 | ||||
| 漏电流 | 输入-输出 1.5KVAC时 ＜5mA | |||||
| 漏电流 | 输入-输出 220VAC时 ＜1mA | |||||
| 隔离电阻 | 输入-输出， 输入-外壳， 输出-外壳 ：500VDC/100MΩ | |||||
| 其他 | 尺寸 | 111*78*36mm | ||||
| 净重量/毛重量 | 300/345g | |||||
| 备注 | ①纹波和噪声测量方法：使用一条12“双绞线，同时终端要并联0.1uF和47uF的电容，在20MHz带宽下进行测量。 ②效率是在输入电压为230VAC，额定负载，25℃环境温度下测试。 精度：包含设定误差，线性调整率和负载调整率。 线性调整率测试方法：在额定负载下从低电压到高电压测试 负载调整率测试方法：从0%-100%额定负载。 启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长， 当操作海拔高于2000米时，操作环境温度需调降5℃/1000米 | |||||

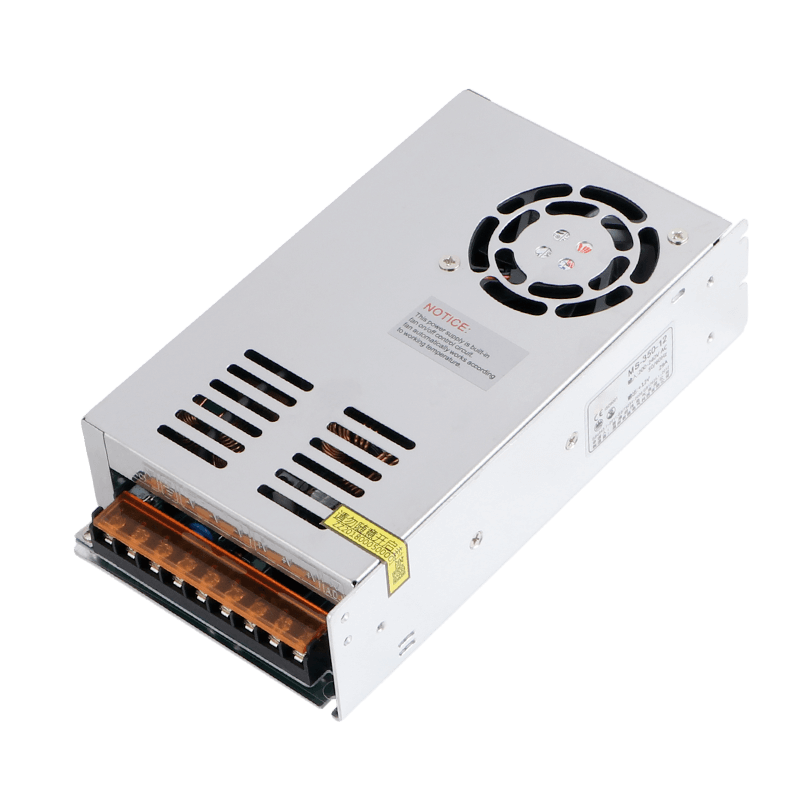

| 项目 | 技术指标 | ||||
| 输出 | 直流电压 | 12V | 24V | 36V | 48V |
| 额定电流 | 29A | 14.5A | 9.7A | 7.3A | |
| 额定功率 | 350W | 350W | 350W | 350W | |
| 纹波及噪声 ① | ＜120mV | ＜240mV | ＜240mV | ＜240mV | |
| 电压精度 | ±1.0% | ||||
| 输出电压调节范围 | ±10% | ||||
| 负载调整率 | ±0.5% | ||||
| 线性调整率 | ±0.5% | ||||
| 输入 | 电压范围 | 90-132VAC/180-264VAC 47Hz～63Hz；254VDC～370VDC | |||
| 效率(典型) ② | ＞83% | ＞85% | ＞86% | ＞86% | |
| 工作电流 | 110VAC 25A， 220VAC： 50A | ||||
| 冲击电流 | ＜5.5 A 115VAC ＜2.9A 230VAC | ||||
| 启动、上升、保持时间 | 200ms、50ms、20ms ：230VAC | ||||
| 过载保护 | 105%-135% 类型：恒流输出 +VO降至欠压点 切断输出 复位：从新上电 | ||||
| 保护 | 过压保护 | 115%-145% | |||
| 欠压保护 | 10%-45%VOUT | ||||
| 温度保护 | RTH3：≥55℃风机启动，≤50℃风机关闭，≥85℃关闭输出 （5V-15V） | ||||
| 环境 | 工作温度、湿度 | -10℃～+50℃；20%～90RH | |||
| 存储温度、湿度 | -20℃～+85℃；10%～95RH | ||||
| 安规 | 耐电压 | 输入-输出:1.5KVAC 输入-外壳:2.5kVAC 输出-外壳:0.5KVAC 历时1分钟 | |||
| 漏电流 | 输入-输出 1.5KVAC时 ＜6mA | ||||
| 漏电流 | 输入-输出 220VAC时 ＜1.5mA | ||||
| 隔离电阻 | 输入-输出， 输入-外壳， 输出-外壳 ：500VDC/100MΩ | ||||
| 其他 | 尺寸 | 199*98*38mm | |||
| 净重量/毛重量 | 616.3/654.3g | ||||
| 备注 | ①纹波和噪声测量方法：使用一条12“双绞线，同时终端要并联0.1uF和47uF的电容，在20MHz带宽下进行测量。 ②效率是在输入电压为230VAC，额定负载，25℃环境温度下测试。 精度：包含设定误差，线性调整率和负载调整率。 线性调整率测试方法：在额定负载下从低电压到高电压测 负载调整率测试方法：从0%-100%额定负载。 启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长， 当操作海拔高于2000米时，操作环境温度需调降5℃/1000米 | ||||
