产品概述：①纹波和噪声测量方法：使用一条12“双绞线，同时终端要并联0.1uF和47uF的电容，在20MHz带宽下进行测量 ②效率是在输入电压为230VAC，额定负载，25℃环境温度下测试。 精度：包含设定误差，线性调整率和负载调整率。线性调整率测试方法：在额定负载下从低电压到高电压测试负载调整率测试方法：从0%-100%额定负···

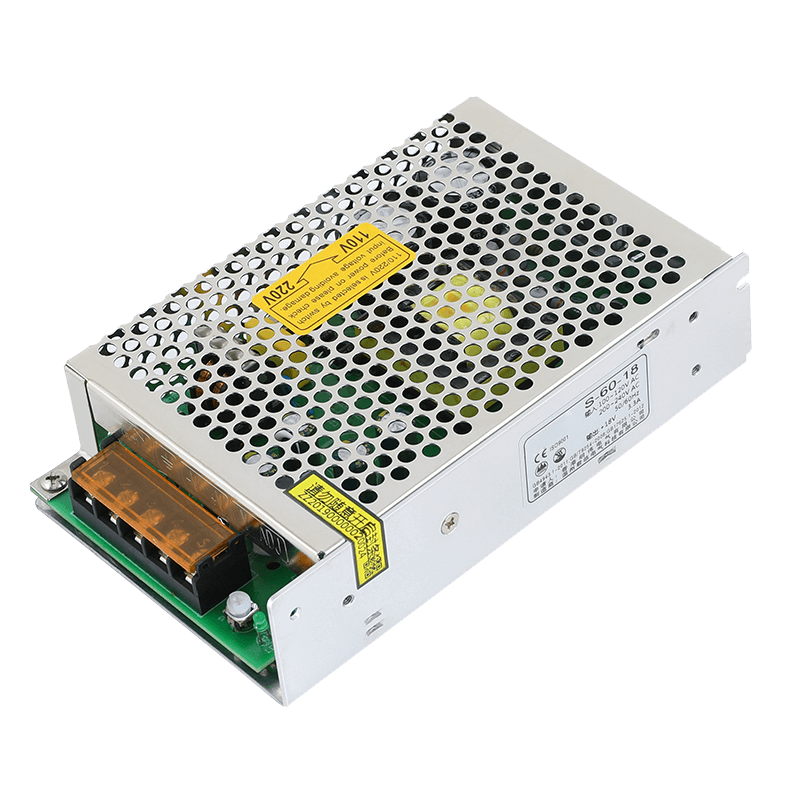

技术参数
| 项目 | 本系列各规格技术指标 | ||
| 直流输出电压 | 5V | 12V | 24V |
| 额定输出电流 | 5A | 2.1A | 1A |
| 额定输出功率 | 25W | 25.6W | 26.8W |
| 纹波及噪声 ① | ＜50mV | ＜50mV | ＜100mV |
| 输出电压调节范围 | ±10% | ||
| 负载调整率 | ＜±1.5% | ＜±0.5% | ＜±0.5% |
| 进线调整率 | ＜±0.5% | ||
| 效率(典型) ② | ＞70% | ＞72% | ＞76% |
| 过载保护 | 105%-150% 类型：恒功率型 超载20-50% 切断输出 复位：断开或减小负载 | ||
| 输入电压范围 | 85-132VAC,176-264VAC, 47Hz～63Hz (254VDC～370VDC) | ||
| 输入冲击电流 | 110VAC/15A， 220VAC/30A | ||
| 最大输入工作电流 | ＜0.4A 110VAC ＜0.25A 220VAC | ||
| 启动、上升、保持时间 | 200ms、50ms、20ms ：220VAC | ||
| 耐电压 | 输入-输出:1.5KVAC 输入-外壳:1.5KVAC 输出-外壳:0.5KVAC 历时1分钟 | ||
| 漏电流 | 输入-输出 1.5KVAC时 ＜3.5mA | ||
| 漏电流 | 输入-输出 220VAC时 ＜0.3mA | ||
| 隔离电阻 | 输入-输出， 输入-外壳， 输出-外壳 ：500VDC/100MΩ | ||
| 工作温度、湿度 | -10℃～+50℃；20%～90RH | ||
| 存储温度、湿度 | -20℃～+85℃；10%～95RH | ||
| 尺寸 | 99*97*35mm | ||
| 净重量/毛重量 | 284.5/311.6g | ||
| 注: ① 输入88VAC/176VAC时 ②输入 220VAC时 | |||
| 项目 | 本系列各规格技术指标 | ||
| 直流输出电压 | 5V | 12V | 24V |
| 额定输出电流 | 7A | 3A | 1.5A |
| 额定输出功率 | 35W | 36W | 36W |
| 纹波及噪声 ① | ＜75mV | ＜100mV | ＜100mV |
| 输出电压调节范围 | ±10% | ||
| 负载调整率 | ＜±1.5% | ＜±0.5% | ＜±0.5% |
| 进线调整率 | ＜±0.5% | ||
| 效率(典型) ② | ＞69% | ＞76% | ＞77% |
| 过载保护 | 105%-150% 类型：恒功率型 超载20-50% 切断输出 复位：断开或减小负载 | ||
| 输入电压范围 | 85-132VAC,176-264VAC, 47Hz～63Hz (254VDC～370VDC) | ||
| 输入冲击电流 | 110VAC/18A， 220VAC/36A | ||
| 最大输入工作电流 | ＜0.8A 110VAC ＜0.45A 220VAC | ||
| 启动、上升、保持时间 | 200ms、50ms、20ms ：230VAC | ||
| 耐电压 | 输入-输出:1.5KVAC 输入-外壳:1.5KVAC 输出-外壳:0.5KVAC 历时1分钟 | ||
| 漏电流 | 输入-输出 1.5KVAC时 ＜3.5mA | ||
| 漏电流 | 输入-输出 220VAC时 ＜0.3mA | ||
| 隔离电阻 | 输入-输出， 输入-外壳， 输出-外壳 ：500VDC/100MΩ | ||
| 工作温度、湿度 | -10℃～+50℃；20%～90RH | ||
| 存储温度、湿度 | -20℃～+85℃；10%～95RH | ||
| 尺寸 | 129*98*38mm | ||
| 净重量/毛重量 | 342.6/372.8g | ||
| 注: ① 输入88VAC/176VAC时 ②输入 220VAC时 | |||

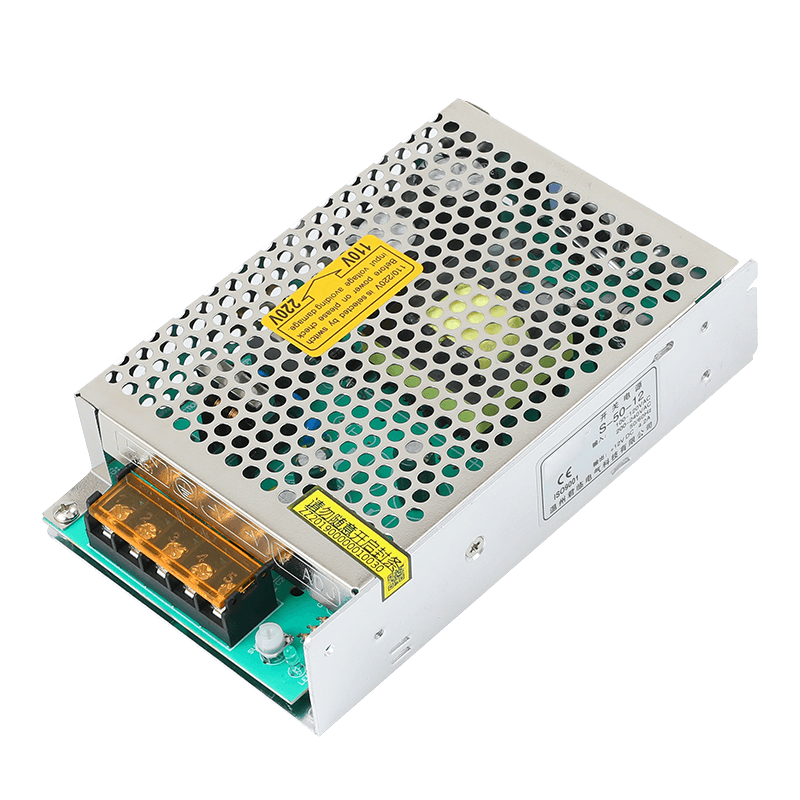

| 项目 | 本系列各规格技术指标 | ||
| 直流输出电压 | 5V | 12V | 24V |
| 额定输出电流 | 10A | 4.2A | 2.1A |
| 额定输出功率 | 50W | 50W | 50W |
| 纹波及噪声 ① | ＜75mV | ＜100mV | ＜100mV |
| 输出电压调节范围 | ±10% | ||
| 负载调整率 | ＜±1.5% | ＜±0.5% | ＜±0.5% |
| 进线调整率 | ＜±0.5% | ||
| 效率(典型) ② | ＞69% | ＞77% | ＞80% |
| 过载保护 | 105%-150% 类型：恒功率型 超载20-50% 切断输出 复位：断开或减小负载 | ||
| 输入电压范围 | 85-132VAC,176-264VAC, 47Hz～63Hz (254VDC～370VDC) | ||
| 输入冲击电流 | 110VAC/18A， 220VAC/36A | ||
| 最大输入工作电流 | ＜1A 110VAC ＜0.6A 220VAC | ||
| 启动、上升、保持时间 | 200ms、50ms、20ms ：220VAC | ||
| 耐电压 | 输入-输出:1.5KVAC 输入-外壳:1.5KVAC 输出-外壳:0.5KVAC 历时1分钟 | ||
| 漏电流 | 输入-输出 1.5KVAC时 ＜3.5mA | ||
| 漏电流 | 输入-输出 220VAC时 ＜0.3mA | ||
| 隔离电阻 | 输入-输出， 输入-外壳， 输出-外壳 ：500VDC/100MΩ | ||
| 工作温度、湿度 | -10℃～+50℃；20%～90RH | ||
| 存储温度、湿度 | -20℃～+85℃；10%～95RH | ||
| 尺寸 | 159*98*38mm | ||
| 净重量/毛重量 | 440.8/472.5g | ||
| 注: ① 输入88VAC/176VAC时 ②输入 220VAC时 | |||
| 项目 | 本系列各规格技术指标 | ||
| 直流输出电压 | 5V | ||
| 额定输出电流 | 10A | ||
| 额定输出功率 | 50W | ||
| 纹波及噪声 ① | ＜75mV | ||
| 输出电压调节范围 | ±10% | ||
| 负载调整率 | ＜±1.5% | ||
| 进线调整率 | ＜±0.5% | ||
| 效率(典型) ② | ＞69% | ||
| 过载保护 | 105%-150% 类型：恒功率型 超载20-50% 切断输出 复位：断开或减小负载 | ||
| 输入电压范围 | 85-132VAC,176-264VAC, 47Hz～63Hz (254VDC～370VDC) | ||
| 输入冲击电流 | 110VAC/18A， 220VAC/36A | ||
| 最大输入工作电流 | ＜1A 110VAC ＜0.6A 220VAC | ||
| 启动、上升、保持时间 | 200ms、50ms、20ms ：220VAC | ||
| 耐电压 | 输入-输出:1.5KVAC 输入-外壳:1.5KVAC 输出-外壳:0.5KVAC 历时1分钟 | ||
| 漏电流 | 输入-输出 1.5KVAC时 ＜3.5mA | ||
| 漏电流 | 输入-输出 220VAC时 ＜0.3mA | ||
| 隔离电阻 | 输入-输出， 输入-外壳， 输出-外壳 ：500VDC/100MΩ | ||
| 工作温度、湿度 | -10℃～+50℃；20%～90RH | ||
| 存储温度、湿度 | -20℃～+85℃；10%～95RH | ||
| 尺寸 | 159*98*38mm | ||
| 净重量/毛重量 | 442.6/476.5g | ||
| 注: ① 输入88VAC/176VAC时 ②输入 220VAC时 | |||

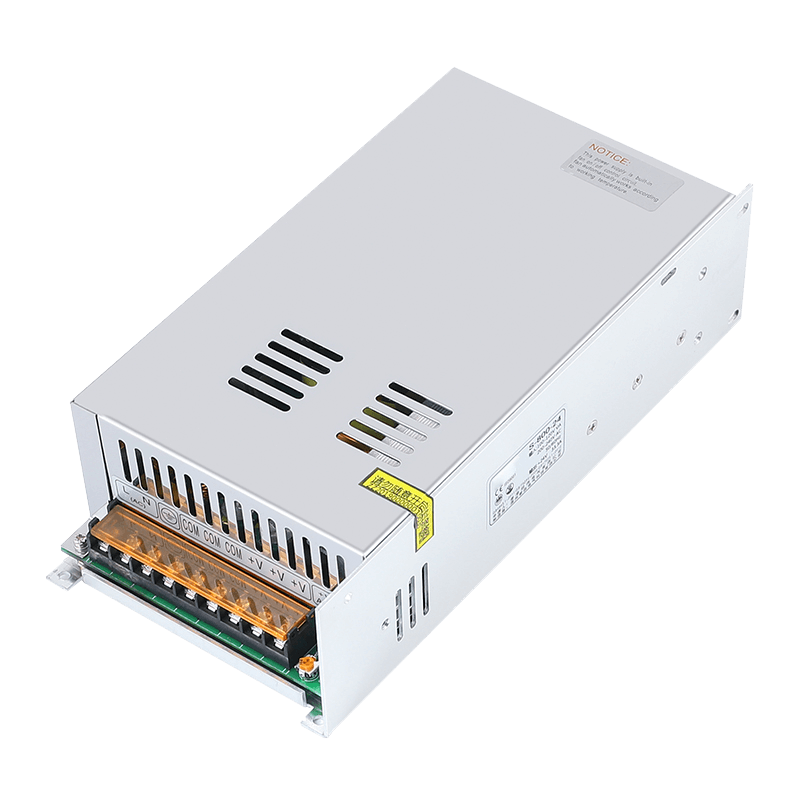

| 项目 | 技术指标 | ||||
| 输出 | 直流电压 | 12V | 24V | 36V | 48V |
| 额定电流 | 66.5A | 33.3A | 22.2A | 16.6A | |
| 额定功率 | 798W | 799.2W | 799.2W | 796.8 | |
| 纹波及噪声 ① | ＜150mV | ＜150mV | ＜240mV | ＜240mV | |
| 电压精度 | ±1% | ||||
| 输出电压调节范围 | ±10% | ||||
| 负载调整率 | ＜±1.2% | ＜±1% | ＜±0.5% | ＜±0.5% | |
| 线性调整率 | ＜±1% | ||||
| 输入 | 电压范围 | 90-132/180-264VAC 47Hz～63Hz；254VDC～370VDC | |||
| 效率(典型) ② | ＞82% | ＞84% | ＞86% | ＞86% | |
| 工作电流 | ＜12A 115VAC ＜7.8A 230VAC | ||||
| 冲击电流 | 110VAC： 25A 220VAC： 50A | ||||
| 启动、上升、保持时间 | 200ms、50ms、20ms ：230VAC | ||||
| 保护 | 过载保护 | 105%-135% 类型：恒流输出 +VO降至欠压点 切断输出 复位：从新上电 | |||
| 过压保护 | ≥115%-145%时关闭输出 | ||||
| 短路保护 | 关闭输出 | ||||
| 过温保护 | RTH3：≥70℃风机快转，≥90℃关闭输出 | ||||
| 环境 | 工作温度、湿度 | -10℃～+50℃；20%～90RH | |||
| 存储温度、湿度 | -20℃～+85℃；10%～95RH | ||||
| 安规 | 耐电压 | 输入-输出:1.5KVAC 输入-外壳:1.5kVAC 输出-外壳:0.5KVAC 历时1分钟 | |||
| 漏电流 | 输入-输出 1.5KVAC时 ＜6mA | ||||
| 漏电流 | 输入-输出 220VAC时 ＜1.5mA | ||||
| 隔离电阻 | 输入-输出， 输入-外壳， 输出-外壳 ：500VDC/100MΩ | ||||
| 其他 | 尺寸 | 241*125*65mm | |||
| 净重量/毛重量 | 1268/1358g | ||||
| 备注 | ①纹波和噪声测量方法：使用一条12“双绞线，同时终端要并联0.1uF和47uF的电容，在20MHz带宽下进行测量 ②效率是在输入电压为230VAC，额定负载，25℃环境温度下测试。 精度：包含设定误差，线性调整率和负载调整率。 线性调整率测试方法：在额定负载下从低电压到高电压测试 负载调整率测试方法：从0%-100%额定负载。 启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长，当操作海拔高于2000米时，操作环境温度需调降5℃/1000米 | ||||
