产品概述：技术参数：项目D-30AD-30B输出输出通道CH1CH2CH1CH2直流电压5V12V5V24V额定电流4A1A2A1A电流范围0.5-5A0.1-1.5A0.5-2A0.1-1A额定功率32W35W纹波及噪
技术参数：
| 项目 | D-30A | D-30B | |||
| 输出 | 输出通道 | CH1 | CH2 | CH1 | CH2 |
| 直流电压 | 5V | 12V | 5V | 24V | |
| 额定电流 | 4A | 1A | 2A | 1A | |
| 电流范围 | 0.5-5A | 0.1-1.5A | 0.5-2A | 0.1-1A | |
| 额定功率 | 32W | 35W | |||
| 纹波及噪声 ① | ＜50mV | ＜120mV | ＜50mV | ＜120mV | |
| 电压精度 | ±2% | ±10% | ±2% | ±10% | |
| 输出电压调节范围 | CH1： ±10% | ||||
| 负载调整率 | ±1.5% | ±3.0% | ±1.5% | ±3.0% | |
| 线性调整率 | ±0.5% | ±1.0% | ±0.5% | ±1.0% | |
| 输入 | 电压范围 | 85-132VAC/176-264VAC 47Hz～63Hz (254VDC～370VDC) | |||
| 效率(典型) ② | ＞78% | ＞81% | |||
| 工作电流 | ＜0.75A 110VAC ＜0.4A 220VAC | ||||
| 冲击电流 | 110VAC 18A， 220VAC 45A | ||||
| 启动、上升、保持时间 | 500ms、30ms、50ms ：220VAC/1200ms、30ms、10ms ：115VAC | ||||
| 保护 | 过载保护 | 105%-150% 类型：恒流输出 +VO降至欠压点 切断输出 复位：从新上电 | |||
| 短路保护 | +VO降至欠压点 关闭输出 | ||||
| 环境 | 工作温度、湿度 | -10℃～+50℃；20%～90RH | |||
| 存储温度、湿度 | -20℃～+85℃；10%～95RH | ||||
| 安规 | 耐电压 | 输入-输出:1.5KVAC 输入-外壳:1.5kVAC 输出-外壳:0.5KVAC 历时1分钟 | |||
| 漏电流 | 输入-输出 1.5KVAC时 ＜5mA | ||||
| 漏电流 | 输入-输出 220VAC时 ＜1mA | ||||
| 隔离电阻 | 输入-输出， 输入-外壳， 输出-外壳 ：500VDC/100MΩ | ||||
| 其他 | 尺寸 | 129*98*38mm | |||
| 净重量/毛重量 | 400/430g | ||||
| 备注 | ①纹波和噪声测量方法：使用一条12“双绞线，同时终端要并联0.1uF和47uF的电容，在20MHz带宽下进行测量。 ②效率是在输入电压为230VAC，额定负载，25℃环境温度下测试。 精度：包含设定误差，线性调整率和负载调整率 线性调整率测试方法：在额定负载下从低电压到高电压测试 负载调整率测试方法：从0%-100%额定负载。 启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长，当操作海拔高于2000米时，操作环境温度需调降5℃/1000米 | ||||
| 项目 | D-50A | D-50B | D-50C | ||||
| 输出 | 输出通道 | CH1 | CH2 | CH1 | CH2 | CH1 | CH2 |
| 直流电压 | 5V | 12V | 5V | 24V | 12V | 24V | |
| 额定电流 | 5A | 2A | 5A | 1A | 2A | 1A | |
| 电流范围 | 0.5-6A | 0.1-3A | 0.5-6A | 0.1-1.5A | 0.5-3A | 0.1-1.5A | |
| 额定功率 | 49W | 49W | 48W | ||||
| 纹波及噪声 ① | ＜50mV | ＜120mV | ＜50mV | ＜120mV | ＜120mV | ＜120mV | |
| 电压精度 | ±2% | ±10% | ±2% | ±10% | ±1.5% | ±10% | |
| 输出电压调节范围 | CH1： ±10% | ||||||
| 负载调整率 | ±1.5% | ±3.0% | ±1.5% | ±3.0% | ±1.5% | ±3.0% | |
| 线性调整率 | ±0.5% | ±1.0% | ±0.5% | ±1.0% | ±0.5% | ±1.0% | |
| 输入 | 电压范围 | 85-264VAC 47Hz～63Hz (254VDC～370VDC) | |||||
| 效率(典型) ② | ＞78% | ＞81% | ＞81% | ||||
| 工作电流 | ＜1.1A 110VAC ＜0.65A 220VAC | ||||||
| 冲击电流 | 110VAC 18A， 220VAC 45A | ||||||
| 启动、上升、保持时间 | 500ms、30ms、50ms ：220VAC/1200ms、30ms、10ms ：115VAC | ||||||
| 保护 | 过载保护 | 105%-150% 类型：恒流输出 +VO降至欠压点 切断输出 复位：从新上电 | |||||
| 短路保护 | +VO降至欠压点 关闭输出 | ||||||
| 环境 | 工作温度、湿度 | -10℃～+50℃；20%～90RH | |||||
| 存储温度、湿度 | -20℃～+85℃；10%～95RH | ||||||
| 安规 | 耐电压 | 输入-输出:1.5KVAC 输入-外壳:1.5kVAC 输出-外壳:0.5KVAC 历时1分钟 | |||||
| 漏电流 | 输入-输出 1.5KVAC时 ＜5mA | ||||||
| 漏电流 | 输入-输出 220VAC时 ＜1mA | ||||||
| 隔离电阻 | 输入-输出， 输入-外壳， 输出-外壳 ：500VDC/100MΩ | ||||||
| 其他 | 尺寸 | 159*98*38mm | |||||
| 净重量/毛重量 | 440/470g | ||||||
| 备注 | ①纹波和噪声测量方法：使用一条12“双绞线，同时终端要并联0.1uF和47uF的电容，在20MHz带宽下进行测量 ②效率是在输入电压为230VAC，额定负载，25℃环境温度下测试。 精度：包含设定误差，线性调整率和负载调整率。 线性调整率测试方法：在额定负载下从低电压到高电压测试 负载调整率测试方法：从0%-100%额定负载。 启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长，当操作海拔高于2000米时，操作环境温度需调降5℃/1000 | ||||||

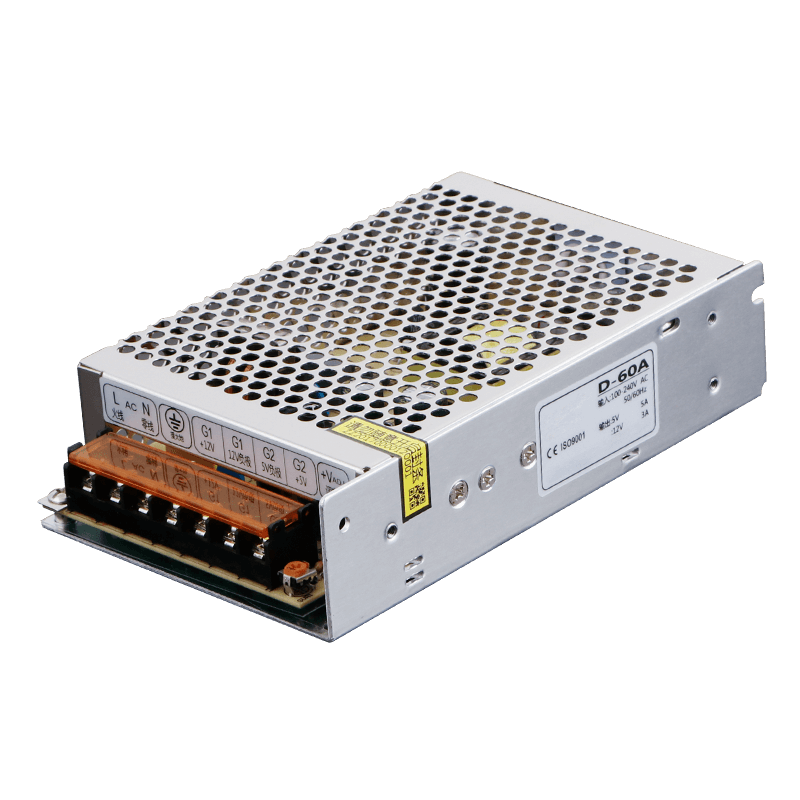

| 项目 | D-60A | D-60B | D-60C | ||||
| 输出 | 输出通道 | CH1 | CH2 | CH1 | CH2 | CH1 | CH2 |
| 直流电压 | 5V | 12V | 5V | 24V | 12V | 24V | |
| 额定电流 | 5A | 3A | 5A | 1.5A | 3A | 1A | |
| 电流范围 | 0.5-6A | 0.1-3.5A | 0.5-6A | 0.1-2A | 0.5-3.5A | 0.1-1.5A | |
| 额定功率 | 61W | 61W | 60W | ||||
| 纹波及噪声 ① | ＜50mV | ＜120mV | ＜50mV | ＜120mV | ＜120mV | ＜120mV | |
| 电压精度 | ±2% | ±10% | ±2% | ±10% | ±1.5% | ±10% | |
| 输出电压调节范围 | CH1： ±10% | ||||||
| 负载调整率 | ±1.5% | ±3.0% | ±1.5% | ±3.0% | ±1.5% | ±3.0% | |
| 线性调整率 | ±0.5% | ±1.0% | ±0.5% | ±1.0% | ±0.5% | ±1.0% | |
| 输入 | 电压范围 | 85-264VAC 47Hz～63Hz (254VDC～370VDC) | |||||
| 效率(典型) ② | ＞78% | ＞81% | ＞81% | ||||
| 工作电流 | ＜1.1A 110VAC ＜0.65A 220VAC | ||||||
| 冲击电流 | 110VAC 18A， 220VAC 45A | ||||||
| 启动、上升、保持时间 | 500ms、30ms、50ms ：220VAC/1200ms、30ms、10ms ：115VAC | ||||||
| 保护 | 过载保护 | 105%-150% 类型：恒流输出 +VO降至欠压点 切断输出 复位：从新上电 | |||||
| 短路保护 | +VO降至欠压点 关闭输出 | ||||||
| 环境 | 工作温度、湿度 | -10℃～+50℃；20%～90RH | |||||
| 存储温度、湿度 | -20℃～+85℃；10%～95RH | ||||||
| 安规 | 耐电压 | 输入-输出:1.5KVAC 输入-外壳:1.5kVAC 输出-外壳:0.5KVAC 历时1分钟 | |||||
| 漏电流 | 输入-输出 1.5KVAC时 ＜5mA | ||||||
| 漏电流 | 输入-输出 220VAC时 ＜1mA | ||||||
| 隔离电阻 | 输入-输出， 输入-外壳， 输出-外壳 ：500VDC/100MΩ | ||||||
| 其他 | 尺寸 | 159*98*38mm | |||||
| 净重量/毛重量 | 440/470g | ||||||
| 备注 | ①纹波和噪声测量方法：使用一条12“双绞线，同时终端要并联0.1uF和47uF的电容，在20MHz带宽下进行测量 ②效率是在输入电压为230VAC，额定负载，25℃环境温度下测试。 精度：包含设定误差，线性调整率和负载调整率。 线性调整率测试方法：在额定负载下从低电压到高电压测试 负载调整率测试方法：从0%-100%额定负载。 启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长， 当操作海拔高于2000米时，操作环境温度需调降5℃/1000米 | ||||||

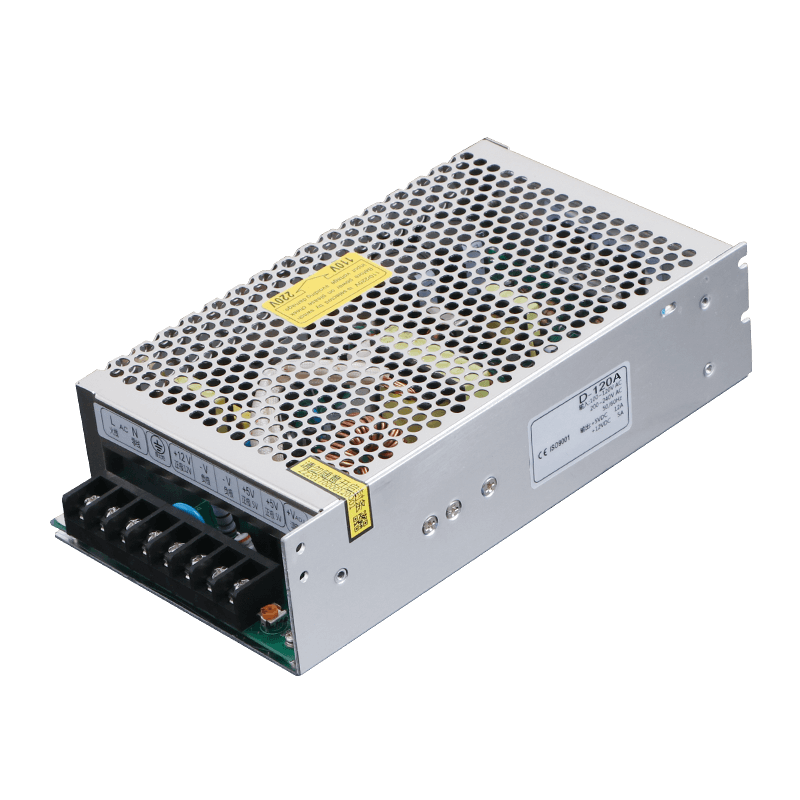

| 项目 | D-120A | D-120B | D-120C | ||||
| 输出 | 输出通道 | CH1 | CH2 | CH1 | CH2 | CH1 | CH2 |
| 直流电压 | 5V | 12V | 5V | 24V | 12V | 24V | |
| 额定电流 | 12A | 5A | 12A | 2.5A | 5A | 2.5A | |
| 电流范围 | 0.5-15A | 0.1-7A | 0.5-15A | 0.1-3.5A | 0.5-7A | 0.1-3.5A | |
| 额定功率 | 120W | 120W | 120W | ||||
| 纹波及噪声 ① | ＜50mV | ＜120mV | ＜50mV | ＜120mV | ＜120mV | ＜120mV | |
| 电压精度 | ±2% | ±10% | ±2% | ±10% | ±1.5% | ±10% | |
| 输出电压调节范围 | CH1： ±10% | ||||||
| 负载调整率 | ±1.5% | ±3.0% | ±1.5% | ±3.0% | ±1.5% | ±3.0% | |
| 线性调整率 | ±0.5% | ±1.0% | ±0.5% | ±1.0% | ±0.5% | ±1.0% | |
| 输入 | 电压范围 | 85-132/180-264VAC 47Hz～63Hz (254VDC～370VDC) | |||||
| 效率(典型) ② | ＞78% | ＞81% | ＞81% | ||||
| 工作电流 | ＜2.2A 110VAC ＜1.1A 220VAC | ||||||
| 冲击电流 | 110VAC 20A， 220VAC 50A | ||||||
| 启动、上升、保持时间 | 2000ms、30ms、20ms ：220VAC/1200ms、30ms、10ms ：115VAC | ||||||
| 保护 | 过载保护 | 105%-150% 类型：恒流输出 +VO降至欠压点 切断输出 复位：从新上电 | |||||
| 短路保护 | +VO降至欠压点 关闭输出 | ||||||
| 环境 | 工作温度、湿度 | -10℃～+50℃；20%～90RH | |||||
| 存储温度、湿度 | -20℃～+85℃；10%～95RH | ||||||
| 安规 | 耐电压 | 输入-输出:1.5KVAC 输入-外壳:1.5kVAC 输出-外壳:0.5KVAC 历时1分钟 | |||||
| 漏电流 | 输入-输出 1.5KVAC时 ＜5mA | ||||||
| 漏电流 | 输入-输出 240VAC时 ＜2mA | ||||||
| 隔离电阻 | 输入-输出， 输入-外壳， 输出-外壳 ：500VDC/100MΩ | ||||||
| 其他 | 尺寸 | 199*110*50mm | |||||
| 净重量/毛重量 | 616.3/654.3g | ||||||
| 备注 | ①纹波和噪声测量方法：使用一条12“双绞线，同时终端要并联0.1uF和47uF的电容，在20MHz带宽下进行测量 ②效率是在输入电压为230VAC，额定负载，25℃环境温度下测试。 精度：包含设定误差，线性调整率和负载调整率。 线性调整率测试方法：在额定负载下从低电压到高电压测试 负载调整率测试方法：从0%-100%额定负载。 启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长， 当操作海拔高于2000米时，操作环境温度需调降5℃/1000米 | ||||||

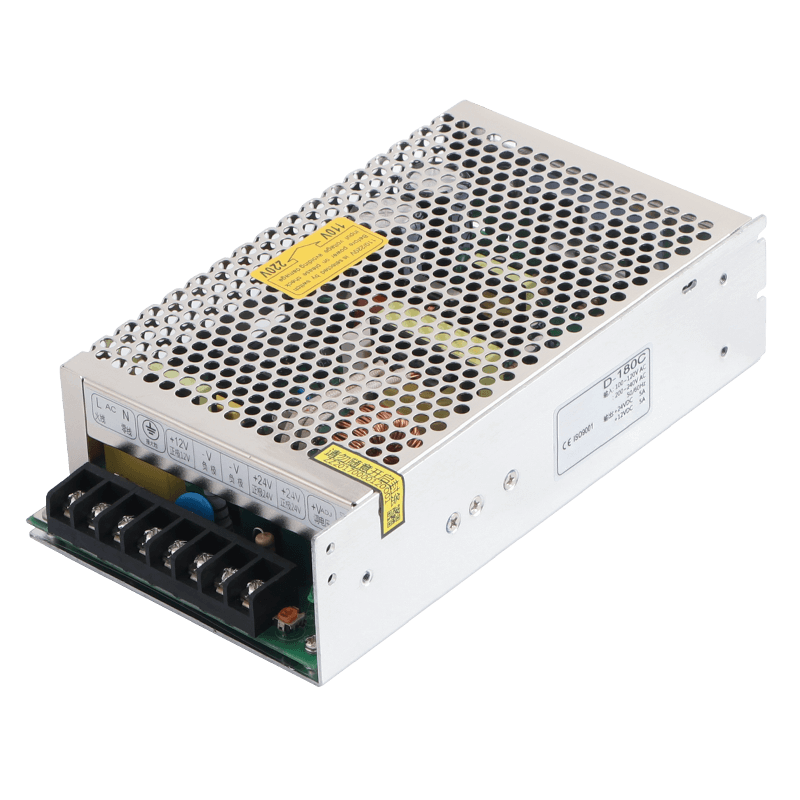

| 项目 | D-180A | D-180B | D-180C | ||||
| 输出 | 输出通道 | CH1 | CH2 | CH1 | CH2 | CH1 | CH2 |
| 直流电压 | 12V | 5V | 24V | 5V | 24V | 12V | |
| 额定电流 | 12.5A | 6A | 6.25A | 6A | 5A | 5A | |
| 电流范围 | 1-15A | 0.5-7A | 1-7.5A | 0.5-7A | 1-7A | 0.5-6A | |
| 额定功率 | 180W | 180W | 180W | ||||
| 纹波及噪声 ① | ＜120mV | ＜120mV | ＜240mV | ＜120mV | ＜240mV | ＜120mV | |
| 电压精度 | ±2% | ±10% | ±2% | ±10% | ±1.5% | ±10% | |
| 输出电压调节范围 | CH1： ±10% | ||||||
| 负载调整率 | ±1.5% | ±3.0% | ±1.5% | ±3.0% | ±1.5% | ±3.0% | |
| 线性调整率 | ±0.5% | ±1.0% | ±0.5% | ±1.0% | ±0.5% | ±1.0% | |
| 输入 | 电压范围 | 85-132/180-264VAC 47Hz～63Hz (254VDC～370VDC) | |||||
| 效率(典型) ② | ＞78% | ＞81% | ＞81% | ||||
| 工作电流 | ＜2.5A 110VAC ＜1.2A 220VAC | ||||||
| 冲击电流 | 110VAC 20A， 220VAC 50A | ||||||
| 启动、上升、保持时间 | 2000ms、30ms、20ms ：220VAC/1200ms、30ms、10ms ：115VAC | ||||||
| 保护 | 过载保护 | 105%-150% 类型：恒流输出 +VO降至欠压点 切断输出 复位：从新上电 | |||||
| 短路保护 | +VO降至欠压点 关闭输出 | ||||||
| 环境 | 工作温度、湿度 | -10℃～+50℃；20%～90RH | |||||
| 存储温度、湿度 | -20℃～+85℃；10%～95RH | ||||||
| 安规 | 耐电压 | 输入-输出:1.5KVAC 输入-外壳:1.5kVAC 输出-外壳:0.5KVAC 历时1分钟 | |||||
| 漏电流 | 输入-输出 1.5KVAC时 ＜5mA | ||||||
| 漏电流 | 输入-输出 240VAC时 ＜2mA | ||||||
| 隔离电阻 | 输入-输出， 输入-外壳， 输出-外壳 ：500VDC/100MΩ | ||||||
| 其他 | 尺寸 | 199*110*50mm | |||||
| 净重量/毛重量 | 616.3/654.3g | ||||||
| 备注 | ①纹波和噪声测量方法：使用一条12“双绞线，同时终端要并联0.1uF和47uF的电容，在20MHz带宽下进行测量。 ②效率是在输入电压为230VAC，额定负载，25℃环境温度下测试。 精度：包含设定误差，线性调整率和负载调整率 线性调整率测试方法：在额定负载下从低电压到高电压测试 负载调整率测试方法：从0%-100%额定负载。 | ||||||
