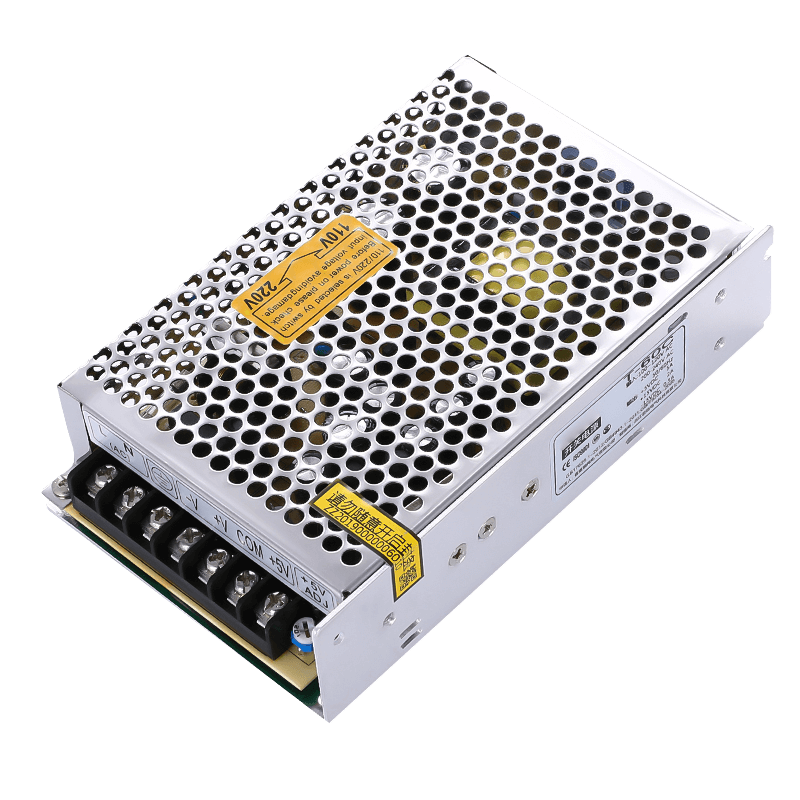

T系列三路输出 30~120W三组开关电源

T系列三路输出 30~120W三组开关电源

产品概述:技术参考:项目T-50AT-50BT-50CT-50D输出输出通道CH1CH2CH3CH1CH2CH3CH1CH2CH3CH1CH2CH3直流电压5V12V-5V5V12V-12V5V15V-15V5V24V12V额定电流4A2A0.

产品简介

技术参考:

项目T-50AT-50BT-50CT-50D
输出输出通道CH1CH2CH3CH1CH2CH3CH1CH2CH3CH1CH2CH3
直流电压                           5V12V-5V5V12V-12V5V15V-15V5V24V12V
额定电流4A2A0.5A4A2A0.5A4A1.5A0.5A3A1A1A
电流范围0.6-5A0.2-2.5A0.1-0.7A0.6-5A0.2-2.5A0.1-0.7A0.6-5A0.1-2A0.1-0.7A0.6-5A0.1-1.5A0.1-1.5A
额定功率46.5W50W50W51W
纹波及噪声 ①80mV120mV120mV80mV120mV120mV80mV150mV150mV80mV200mV120mV
电压精度±2%±6%±5%±2%±6%±5%±2%±8%±5%±2%±8%±6%
输出电压调节范围CH1: ±10%
负载调整率 ±1.5%±3.0%±1.0%±1.5%±3.0%±1.0%±1.5%±3.0%±1.0%±1.5%±3.0%±3.0%
线性调整率 ±0.5% ±1.0% ±1.0% ±0.5% ±1.0% ±1.0% ±0.5% ±1.0% ±1.0% ±0.5% ±1.0% ±1.0%
输入电压范围85-132/180-264VAC   47Hz~63Hz (254VDC~370VDC)
效率(典型) ②>76%>78%>78%>80%
工作电流<1.1A   110VAC   <0.65A 220VAC
冲击电流110VAC  18A,     220VAC  45A
启动、上升、保持时间900ms、20ms、20ms :220VAC/800ms、20ms、10ms   :115VAC
保护过载保护     105%-150%  类型:恒流输出 +VO降至欠压点 切断输出 复位:从新上电
短路保护 +VO降至欠压点 关闭输出
环境工作温度、湿度-10℃~+50℃;20%~90RH
存储温度、湿度-20℃~+85℃;10%~95RH
安规耐电压 输入-输出:1.5KVAC   输入-外壳:1.5kVAC 输出-外壳:0.5KVAC     历时1分钟
漏电流输入-输出        1.5KVAC时 <5mA
漏电流输入-输出          240VAC时 <2mA
隔离电阻输入-输出, 输入-外壳, 输出-外壳 :500VDC/100MΩ
其他尺寸159*98*38mm
净重量/毛重量440/470g
备注

①纹波和噪声测量方法:使用一条12“双绞线,同时终端要并联0.1uF和47uF的电容,在20MHz带宽下进行测量。                                               ②效率是在输入电压为230VAC,额定负载,25℃环境温度下测试。

精度:包含设定误差,线性调整率和负载调整率。

线性调整率测试方法:在额定负载下从低电压到高电压测

负载调整率测试方法:从0%-100%额定负载。

启动时间是在冷启动状态下测得,快速频繁开关机可能会使启动时间增长,当操作海拔高于2000米时,操作环境温度需调降5℃/1000米

项目T-50AT-50BT-50CT-50D
输出输出通道CH1CH2CH3CH1CH2CH3CH1CH2CH3CH1CH2CH3
直流电压                           5V12V-5V5V12V-12V5V15V-15V5V24V12V
额定电流4A2A0.5A4A2A0.5A4A1.5A0.5A3A1A1A
电流范围0.6-5A0.2-2.5A0.1-0.7A0.6-5A0.2-2.5A0.1-0.7A0.6-5A0.1-2A0.1-0.7A0.6-5A0.1-1.5A0.1-1.5A
额定功率46.5W50W50W51W
纹波及噪声 ①80mV120mV120mV80mV120mV120mV80mV150mV150mV80mV200mV120mV
电压精度±2%±6%±5%±2%±6%±5%±2%±8%±5%±2%±8%±6%
输出电压调节范围CH1: ±10%
负载调整率 ±1.5%±3.0%±1.0%±1.5%±3.0%±1.0%±1.5%±3.0%±1.0%±1.5%±3.0%±3.0%
线性调整率 ±0.5% ±1.0% ±1.0% ±0.5% ±1.0% ±1.0% ±0.5% ±1.0% ±1.0% ±0.5% ±1.0% ±1.0%
输入电压范围85-132/180-264VAC   47Hz~63Hz (254VDC~370VDC)
效率(典型) ②>76%>78%>78%>80%
工作电流<1.1A   110VAC   <0.65A 220VAC
冲击电流110VAC  18A,     220VAC  45A
启动、上升、保持时间900ms、20ms、20ms :220VAC/800ms、20ms、10ms   :115VAC
保护过载保护     105%-150%  类型:恒流输出 +VO降至欠压点 切断输出 复位:从新上电
短路保护 +VO降至欠压点 关闭输出
环境工作温度、湿度-10℃~+50℃;20%~90RH
存储温度、湿度-20℃~+85℃;10%~95RH
安规耐电压 输入-输出:1.5KVAC   输入-外壳:1.5kVAC 输出-外壳:0.5KVAC     历时1分钟
漏电流输入-输出        1.5KVAC时 <5mA
漏电流输入-输出          240VAC时 <2mA
隔离电阻输入-输出, 输入-外壳, 输出-外壳 :500VDC/100MΩ
其他尺寸159*98*38mm
净重量/毛重量440/470g
备注

①纹波和噪声测量方法:使用一条12“双绞线,同时终端要并联0.1uF和47uF的电容,在20MHz带宽下进行测量。                                               ②效率是在输入电压为230VAC,额定负载,25℃环境温度下测试。

精度:包含设定误差,线性调整率和负载调整率。

线性调整率测试方法:在额定负载下从低电压到高电压测

负载调整率测试方法:从0%-100%额定负载。

启动时间是在冷启动状态下测得,快速频繁开关机可能会使启动时间增长,当操作海拔高于2000米时,操作环境温度需调降5℃/1000米

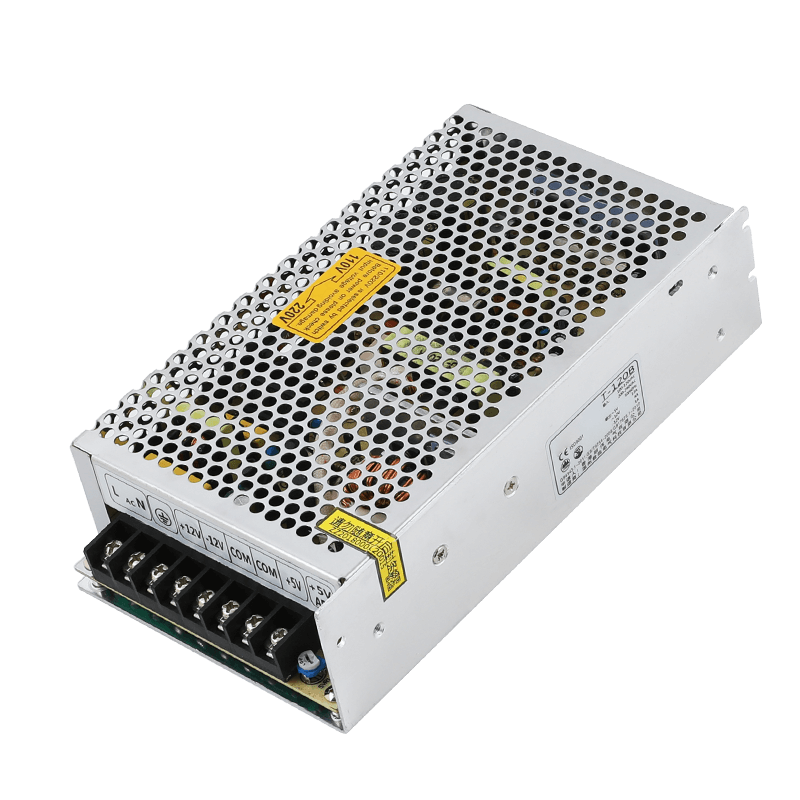

项目T-120AT-120BT-120CT-120D
输出输出通道CH1CH2CH3CH1CH2CH3CH1CH2CH3CH1CH2CH3
直流电压                           5V12V-5V5V12V-12V5V15V-15V5V24V12V
额定电流12A4.5A1A12A4A1A12A3A1A10A2.5A1A
电流范围2-15A0.5-5.5A0.1-1A2-15A0.5-5A0.1-1A2-15A0.5-4A0.1-1A2-12A0.5-3A0.1-1A
额定功率119W120W120W122W
纹波及噪声 ①80mV120mV120mV80mV120mV120mV80mV150mV150mV80mV200mV120mV
电压精度±2%±6%±5%±2%±6%±5%±2%±8%±5%±2%±8%±6%
输出电压调节范围CH1 ±10%
负载调整率 ±1.5%±3.0%±1.0%±1.5%±3.0%±1.0%±1.5%±3.0%±1.0%±1.5%±3.0%±3.0%
线性调整率 ±0.5% ±1.0% ±1.0% ±0.5% ±1.0% ±1.0% ±0.5% ±1.0% ±1.0% ±0.5% ±1.0% ±1.0%
输入电压范围85-132/180-264VAC   47Hz~63Hz (254VDC~370VDC)
效率(典型) ②>79%>80%>81%>82%
工作电流<3A   110VAC   <2A 220VAC
冲击电流110VAC  18A     220VAC  45A
启动、上升、保持时间900ms20ms20ms 220VAC/800ms20ms10ms   115VAC
保护过载保护     105%-150%  类型:恒流输出 +VO降至欠压点 切断输出 复位:从新上电
短路保护 +VO降至欠压点 关闭输出
环境工作温度、湿度-10℃~+50℃;20%90RH
存储温度、湿度-20℃~+85℃;10%95RH
安规耐电压 输入-输出:1.5KVAC   输入-外壳:1.5kVAC 输出-外壳:0.5KVAC     历时1分钟
漏电流输入-输出        1.5KVAC时 <5mA
漏电流输入-输出          240VAC时 <2mA
隔离电阻输入-输出, 输入-外壳, 输出-外壳 500VDC/100MΩ
其他尺寸199*110*50mm
净重量/毛重量616.3/654.3g
备注

①纹波和噪声测量方法:使用一条12“双绞线,同时终端要并联0.1uF和47uF的电容,在20MHz带宽下进行测量。                                               ②效率是在输入电压为230VAC,额定负载,25℃环境温度下测试。

精度:包含设定误差,线性调整率和负载调整率。

线性调整率测试方法:在额定负载下从低电压到高电压测

负载调整率测试方法:从0%-100%额定负载。

启动时间是在冷启动状态下测得,快速频繁开关机可能会使启动时间增长,当操作海拔高于2000米时,操作环境温度需调降5℃/1000米
