产品概述：技术参考：项目技术指标输出直流电压5V12V15V24V额定电流3A2A2A1.5A额定功率15W24W30W36W纹波及噪声 ①＜80mV＜120mV＜120mV＜150mV电压精度±2%±1%输出电压调节范围±10%负载调整率±1%线性调整率±1%输入电压范围85-264VAC 47Hz～63Hz (120VDC～···
技术参考：
| 项目 | 技术指标 | ||||
| 输出 | 直流电压 | 5V | 12V | 15V | 24V |
| 额定电流 | 3A | 2A | 2A | 1.5A | |
| 额定功率 | 15W | 24W | 30W | 36W | |
| 纹波及噪声 ① | ＜80mV | ＜120mV | ＜120mV | ＜150mV | |
| 电压精度 | ±2% | ±1% | |||
| 输出电压调节范围 | ±10% | ||||
| 负载调整率 | ±1% | ||||
| 线性调整率 | ±1% | ||||
| 输入 | 电压范围 | 85-264VAC 47Hz～63Hz (120VDC～370VDC) | |||
| 效率(典型) ② | ＞78% | ＞82% | ＞84% | ＞84% | |
| 工作电流 | ＜0.8A 110VAC ＜0.4A 220VAC | ||||
| 冲击电流 | 110VAC 15A， 220VAC 30A | ||||
| 启动、上升、保持时间 | 100ms、30ms、21ms ：110VAC/100ms、30ms、100ms ：220VAC | ||||
| 保护 | 过载保护 | 105%-150% 类型：保护模式：打嗝模式 异常条件解除后自动恢复 | |||
| 短路保护 | +VO降至欠压点 关闭输出 异常条件解除后自动恢复 | ||||
| 环境 | 工作温度、湿度 | -10℃～+50℃；20%～90RH | |||
| 存储温度、湿度 | -20℃～+85℃；10%～95RH | ||||
| 安规 | 耐电压 | 输入-输出:3KVAC 历时1分钟 | |||
| 隔离电阻 | 输入-输出， 输入-外壳， 输出-外壳 ：500VDC/100MΩ | ||||
| 其他 | 尺寸 | 78*93*56mm | |||
| 净重量/毛重量 | 270/290g | ||||
| 备注 | ①纹波和噪声测量方法：使用一条12“双绞线，同时终端要并联0.1uF和47uF的电容，在20MHz带宽下进行测量 ②效率是在输入电压为230VAC，额定负载，25℃环境温度下测试。 精度：包含设定误差，线性调整率和负载调整率。 线性调整率测试方法：在额定负载下从低电压到高电压测试 负载调整率测试方法：从0%-100%额定负载。 启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长， 当操作海拔高于2000米时，操作环境温度需调降5℃/1000米 | ||||

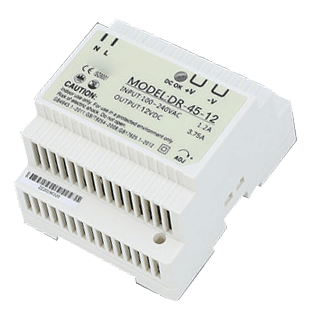

| 项目 | 技术指标 | ||||
| 输出 | 直流电压 | 5V | 12V | 15V | 24V |
| 额定电流 | 5A | 3.5A | 2.8A | 2A | |
| 额定功率 | 25W | 42W | 42W | 48W | |
| 纹波及噪声 ① | ＜80mV | ＜120mV | ＜120mV | ＜150mV | |
| 电压精度 | ±2% | ±1% | |||
| 输出电压调节范围 | ±10% | ||||
| 负载调整率 | ±1% | ||||
| 线性调整率 | ±1% | ||||
| 输入 | 电压范围 | 85-264VAC 47Hz～63Hz (120VDC～370VDC) | |||
| 效率(典型) ② | ＞78% | ＞82% | ＞84% | ＞84% | |
| 工作电流 | ＜1A 110VAC ＜0.5A 220VAC | ||||
| 冲击电流 | 110VAC 15A， 220VAC 30A | ||||
| 启动、上升、保持时间 | 100ms、30ms、21ms ：110VAC/100ms、30ms、100ms ：220VAC | ||||
| 保护 | 过载保护 | 105%-150% 类型：保护模式：打嗝模式 异常条件解除后自动恢复 | |||
| 短路保护 | +VO降至欠压点 关闭输出 异常条件解除后自动恢复 | ||||
| 环境 | 工作温度、湿度 | -10℃～+50℃；20%～90RH | |||
| 存储温度、湿度 | -20℃～+85℃；10%～95RH | ||||
| 安规 | 耐电压 | 输入-输出:3KVAC 历时1分钟 | |||
| 隔离电阻 | 输入-输出， 输入-外壳， 输出-外壳 ：500VDC/100MΩ | ||||
| 其他 | 尺寸 | 78*93*56mm | |||
| 净重量/毛重量 | 270/290g | ||||
| 备注 | ①纹波和噪声测量方法：使用一条12“双绞线，同时终端要并联0.1uF和47uF的电容，在20MHz带宽下进行测量 ②效率是在输入电压为230VAC，额定负载，25℃环境温度下测试。 精度：包含设定误差，线性调整率和负载调整率。 线性调整率测试方法：在额定负载下从低电压到高电压测试 负载调整率测试方法：从0%-100%额定负载。 启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长，当操作海拔高于2000米时，操作环境温度需调降5℃/1000米 | ||||

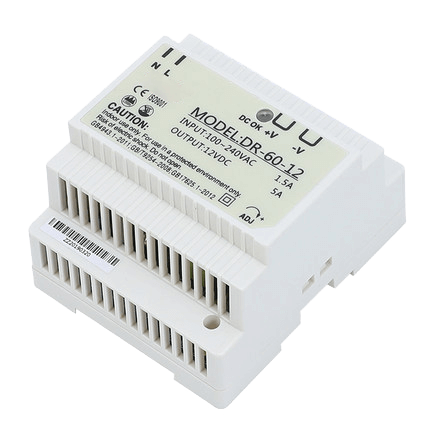

| 项目 | 技术指标 | ||||
| 输出 | 直流电压 | 5V | 12V | 15V | 24V |
| 额定电流 | 6.5A | 4.5A | 4A | 2.5A | |
| 额定功率 | 32.5W | 54W | 60W | 60W | |
| 纹波及噪声 ① | ＜80mV | ＜120mV | ＜120mV | ＜150mV | |
| 电压精度 | ±2% | ±1% | |||
| 输出电压调节范围 | ±10% | ||||
| 负载调整率 | ±1% | ||||
| 线性调整率 | ±1% | ||||
| 输入 | 电压范围 | 85-264VAC 47Hz～63Hz (120VDC～370VDC) | |||
| 效率(典型) ② | ＞78% | ＞82% | ＞84% | ＞84% | |
| 工作电流 | ＜1.2A 110VAC ＜0.8A 220VAC | ||||
| 冲击电流 | 110VAC 15A， 220VAC 30A | ||||
| 启动、上升、保持时间 | 100ms、30ms、21ms ：110VAC/100ms、30ms、100ms ：220VAC | ||||
| 保护 | 过载保护 | 105%-150% 类型：保护模式：打嗝模式 异常条件解除后自动恢复 | |||
| 短路保护 | +VO降至欠压点 关闭输出 异常条件解除后自动恢复 | ||||
| 环境 | 工作温度、湿度 | -10℃～+50℃；20%～90RH | |||
| 存储温度、湿度 | -20℃～+85℃；10%～95RH | ||||
| 安规 | 耐电压 | 输入-输出:3KVAC 历时1分钟 | |||
| 隔离电阻 | 输入-输出， 输入-外壳， 输出-外壳 ：500VDC/100MΩ | ||||
| 其他 | 尺寸 | 78*93*56mm | |||
| 净重量/毛重量 | 270/290g | ||||
| 备注 | ①纹波和噪声测量方法：使用一条12“双绞线，同时终端要并联0.1uF和47uF的电容，在20MHz带宽下进行测量。 ②效率是在输入电压为230VAC，额定负载，25℃环境温度下测试。 精度：包含设定误差，线性调整率和负载调整率。 线性调整率测试方法：在额定负载下从低电压到高电压测试 负载调整率测试方法：从0%-100%额定负载。 启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长，当操作海拔高于2000米时，操作环境温度需调降5℃/1000米 | ||||

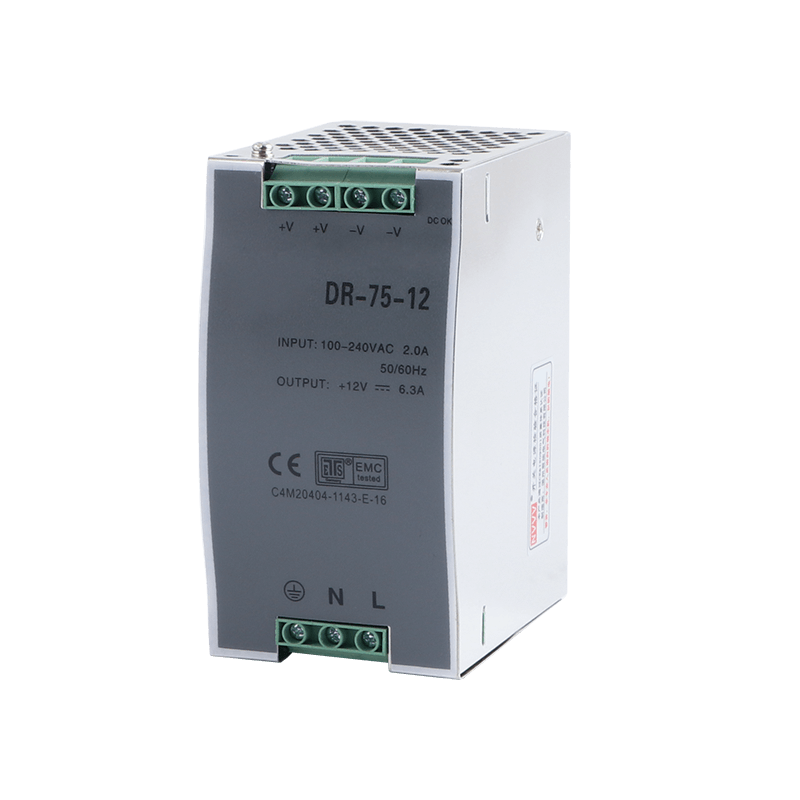

| 项目 | 技术指标 | |||
| 输出 | 直流电压 | 12V | 24V | 48V |
| 额定电流 | 6.3A | 3.2A | 1.6A | |
| 额定功率 | 76W | 76.8W | 76.8W | |
| 纹波及噪声 ① | ＜120mV | ＜150mV | ＜240mV | |
| 电压精度 | ±2% | ±1% | ||
| 输出电压调节范围 | ±10% | |||
| 负载调整率 | ±1% | |||
| 线性调整率 | ±0.5% | |||
| 输入 | 电压范围 | 85-264VAC 47Hz～63Hz (120VDC～370VDC) | ||
| 效率(典型) ② | ＞86% | ＞88% | ＞90% | |
| 工作电流 | ＜1.6A 110VAC ＜0.96A 220VAC | |||
| 冲击电流 | 110VAC 20A， 220VAC 40A | |||
| 启动、上升、保持时间 | 1800ms、60ms、12ms ：110VAC/1000ms、60ms、60ms ：220VAC | |||
| 保护 | 过载保护 | 105%-150% 类型：保护模式：打嗝模式 异常条件解除后自动恢复 | ||
| 短路保护 | +VO降至欠压点 关闭输出 异常条件解除后自动恢复 | |||
| 环境 | 工作温度、湿度 | -10℃～+50℃；20%～90RH | ||
| 存储温度、湿度 | -20℃～+85℃；10%～95RH | |||
| 安规 | 耐电压 | 输入-输出:3KVAC 输入-地:1.5KVAC 输出-地:0.5KVAC 历时1分钟 | ||
| 漏电流 | ＜1mA/240VAC | |||
| 隔离电阻 | 输入-输出， 输入-外壳， 输出-外壳 ：500VDC/100MΩ | |||
| 其他 | 尺寸 | 55.5*125.2*100mm | ||
| 净重量/毛重量 | 600/650g | |||
| 备注 | ①纹波和噪声测量方法：使用一条12“双绞线，同时终端要并联0.1uF和47uF的电容，在20MHz带宽下进行测量 ②效率是在输入电压为230VAC，额定负载，25℃环境温度下测试。 精度：包含设定误差，线性调整率和负载调整率。 线性调整率测试方法：在额定负载下从低电压到高电压测试 负载调整率测试方法：从0%-100%额定负载。 启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长， 当操作海拔高于2000米时，操作环境温度需调降5℃/1000米 | |||

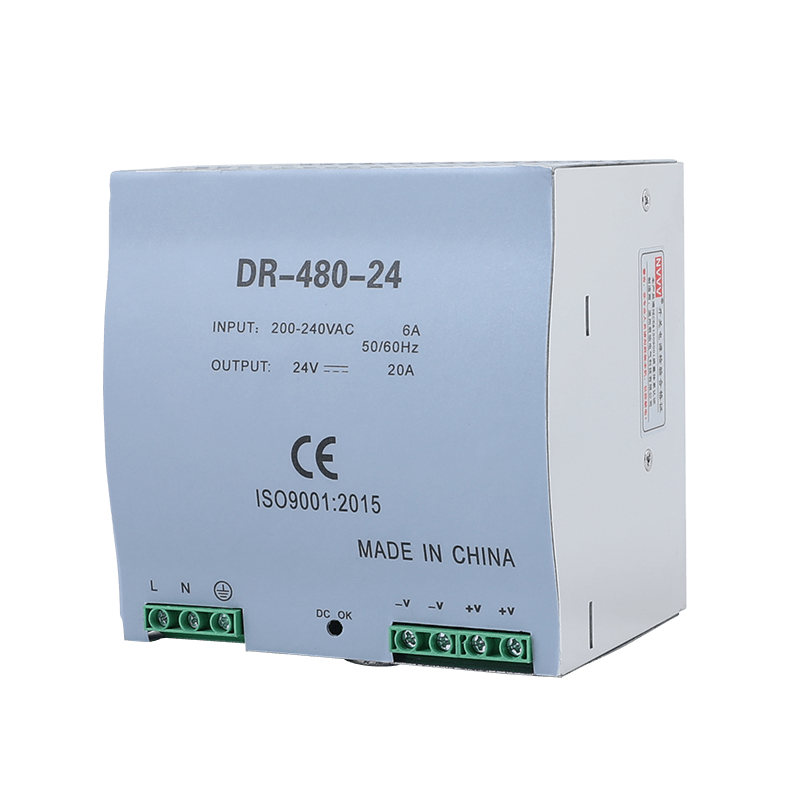

| 项目 | 技术指标 | ||
| 输出 | 直流电压 | 24V | 48V |
| 额定电流 | 20A | 10A | |
| 额定功率 | 480W | 480W | |
| 纹波及噪声 ① | ＜120mV | ＜240mV | |
| 电压精度 | ±1% | ±1% | |
| 输出电压调节范围 | ±10% | ||
| 负载调整率 | ±1% | ||
| 线性调整率 | ±0.5% | ||
| 输入 | 电压范围 | 180-264VAC 47Hz～63Hz (270VDC～370VDC) | |
| 效率(典型) ② | ＞84% | ＞86% | |
| 工作电流 | ＜2.5A 110VAC ＜1.3A 220VAC | ||
| 冲击电流 | 110VAC 20A， 220VAC 35A | ||
| 启动、上升、保持时间 | 3000ms、100ms、22ms ：110VAC/1500ms、100ms、28ms ：220VAC | ||
| 保护 | 过载保护 | 105%-150% 类型：保护模式：打嗝模式 异常条件解除后自动恢复 | |
| 过压保护 | 输出电压＞135% 时，关闭输出. 异常条件解除后自动恢复 | ||
| 短路保护 | +VO降至欠压点 关闭输出 异常条件解除后 电源重启后恢复自动恢复 | ||
| 过温保护 | ＞85°时 关闭输出 温度下降后 电源重启后恢复 | ||
| 环境 | 工作温度、湿度 | -10℃～+50℃；20%～90RH | |
| 存储温度、湿度 | -20℃～+85℃；10%～95RH | ||
| 安规 | 耐电压 | 输入-输出:3KVAC 输入-地:1.5KVAC 输出-地:0.5KVAC 历时1分钟 | |
| 漏电流 | ＜1.5mA/240VAC | ||
| 隔离电阻 | 输入-输出， 输入-外壳， 输出-外壳 ：500VDC/100MΩ | ||
| 其他 | 尺寸 | 125.5*100*125.2mm | |
| 净重量/毛重量 | 1200/1230g | ||
| 备注 | ①纹波和噪声测量方法：使用一条12“双绞线，同时终端要并联0.1uF和47uF的电容，在20MHz带宽下进行测量。 ②效率是在输入电压为230VAC，额定负载，25℃环境温度下测试。 精度：包含设定误差，线性调整率和负载调整率。 线性调整率测试方法：在额定负载下从低电压到高电压测试 负载调整率测试方法：从0%-100%额定负载。 启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长， 当操作海拔高于2000米时，操作环境温度需调降5℃/1000米 | ||
