product description：隔离变压器的主要作用是：使一次侧与二次侧的电气完全绝缘，也使该回路隔离。 另外， 利用其铁芯的高频损耗大的特点， 从而抑制高频杂波传入控制回路。 用隔离变压器使二次对地悬浮，只能用在供电范围较小、线路较短的场合。此时，系统的对地电容电流小得不足以对人身造成伤害。 还有一个很重要的作用就是保护人身安全！隔离危险电压。随着···
一、概述

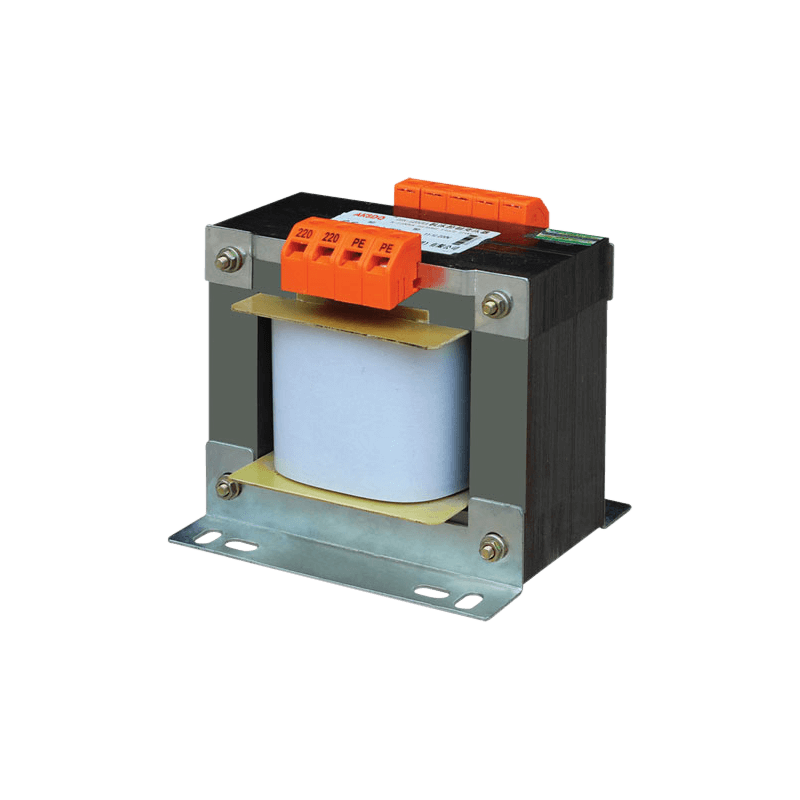

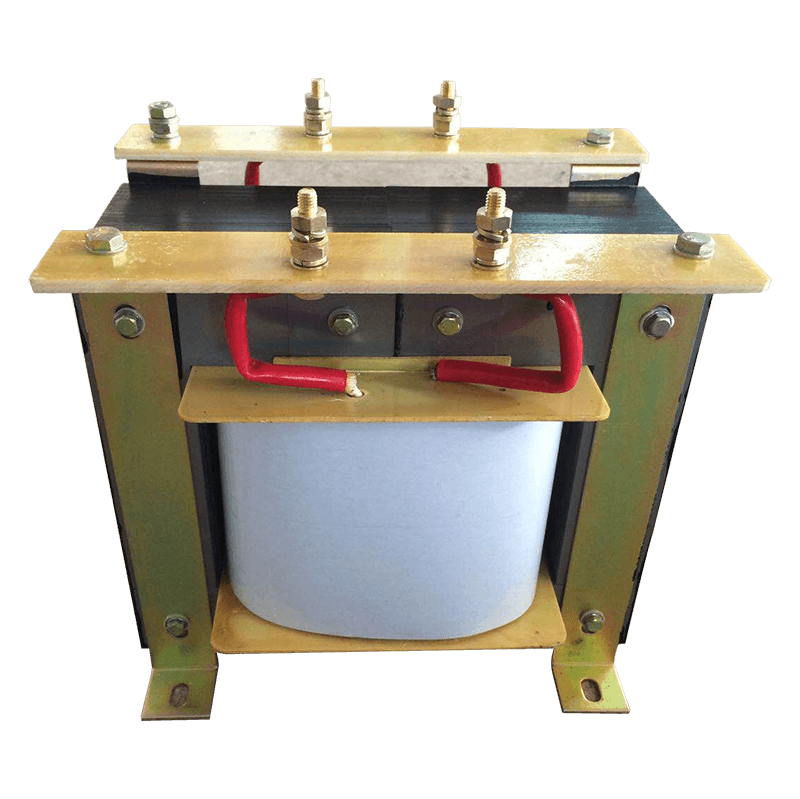

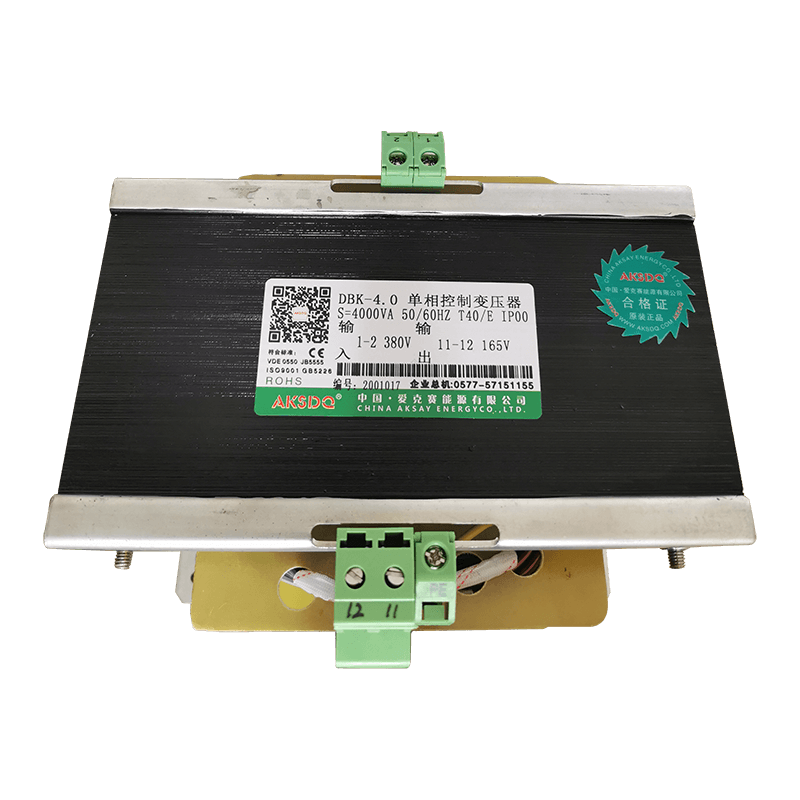

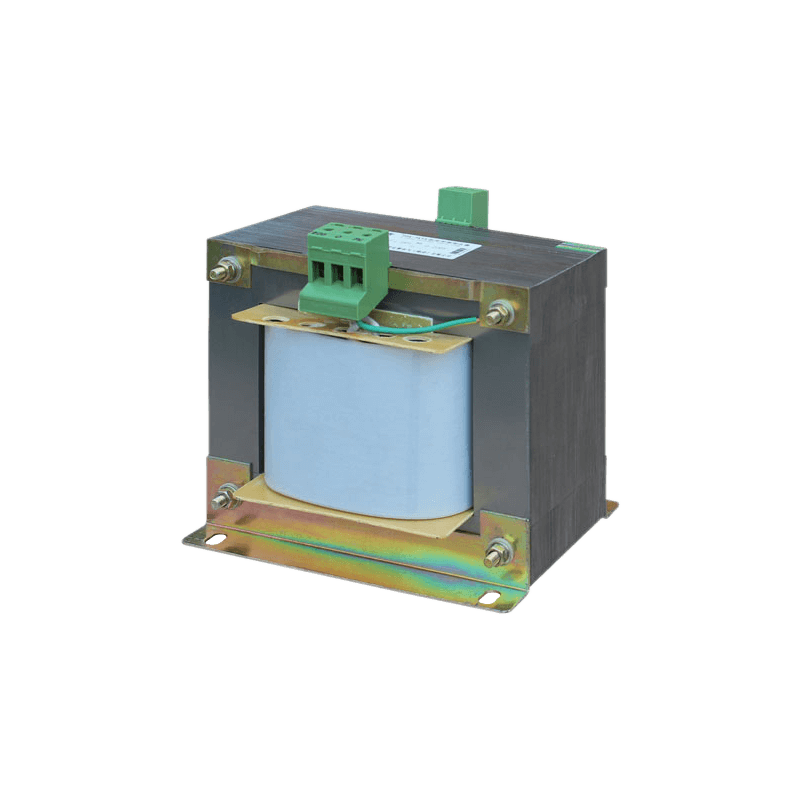

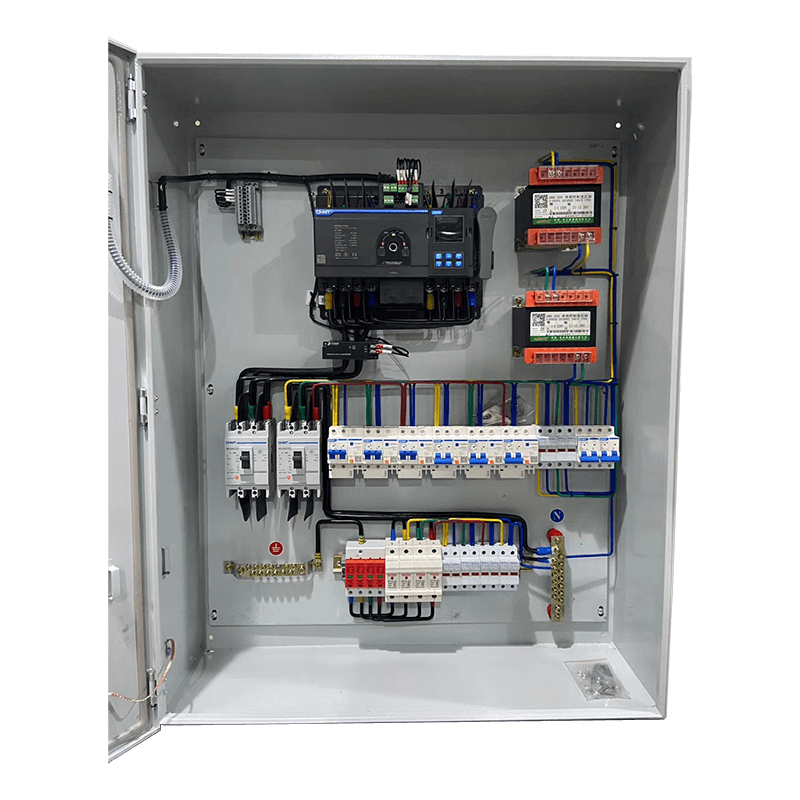

BK系列控制变压器适用于50-60Hz电压至500V的电路中，通常用作机床控制电器局部照明灯及指示的电源之用。本类型变压器按结构可分为壳式，按安装方式可分为立式。
二、型号及其含义
三、使用环境
周围空气温度-5℃至+40℃，24小时平均值不超过+35℃；
安装地点海拔不超过2000M；
大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最大湿度为90%，同时该月的平均最低温度为+25℃，并考虑到因
温度变化发生在产品表面上的凝露。
四、外型及安装尺寸
型号 | DBK25~100系列 | DBK150~250系列 | DBK300~700系列 | DBK1000~5000系列 | DBK10k系列 |
容量 | 25~100VA | 150~250VA | 300~700VA | 1000~5000VA | 10kVA |
输入 | |||||
额定电压 | 380V（AC）【可定做各种电压】 | ||||
频率 | 50Hz/60Hz ± 10% | ||||
相数 | 单相 | ||||
输出 | |||||
频率 | 50Hz/60Hz ± 1% | ||||
额定输出电压 | 220V（AC）【可定做各种电压】 | ||||
相数 | 单相 | ||||
技术实现 | |||||
底层原理 | 隔离变压器的原理和普通变压器的原理是一样的。都是利用电磁感应原理。隔离变压器一般是指1：1的变压器 | ||||
绝缘电阻 | 10MΩ | ||||
工频耐压 | 2500 V，1 min，泄漏电流<10mA | ||||
高频干扰抑制 | 共模2500 V(1 MHz衰减振荡波)抑制>60 dB，差模1250 V (1 MHz衰减振荡波)抑制>40 dB | ||||
性能特点 | 工作可靠，耗能低，体积小，接线安全，适用性广 | ||||
参数 | |||||
效率(η) | 98% | ||||
外形结构 | 壳式、立式 | ||||
冷却方式 | 自然冷却 | ||||
防潮方式 | 开放式 | ||||
绕组数目 | 双绕组 | ||||
铁心结构 | 长方体 | ||||
铁心形状 | E型 | ||||
使用 | |||||
工作温度 | -5℃~+40℃ | ||||
工作环境 | 远离水源、火源等一切易氧化及起火环境 | ||||
工作湿度 | 0~90%,温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度 | ||||
操作 | 1、将隔离变压器输入端接到相应的电源电压上（380V） | ||||
物理 | |||||
尺寸： | 详见下表：DBK尺寸表 | ||||
安装间距 | |||||
标准 | |||||
国际标准 | VDE0550、IEC204-1、IEC439 | ||||
国内标准 | JB/T9446-1999、GB5226 | ||||
适用 | 可与国外产品互换使用 | ||||
服务 | 设备使用过程如出现异常请及时联系厂家处理 | ||||

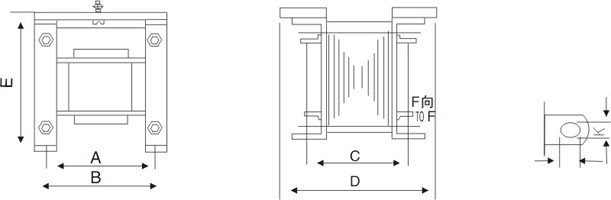

DBK尺寸表 | ||||||
型号 | 外形尺寸 | 安装孔距 | 安装孔 | |||
B max | D max | E max | A | C | K×J | |
BK-25~50 | 78 | 68 | 87 | 52±0.5 | 52±0.5 | 4.8×9 |
BK-100 | 84 | 82 | 94 | 64±0.5 | 64±0.5 | 4.8×9 |
BK-150 | 96 | 98 | 106 | 81±0.5 | 81±0.5 | 5.8×11 |
BK-200 | 96 | 105 | 106 | 88±0.5 | 88±0.5 | 5.8×11 |
BK-250 | 96 | 108 | 106 | 91±0.5 | 91±0.5 | 5.8×11 |
BK-300 | 120 | 117 | 114 | 97±0.5 | 97±0.5 | 7×13 |
BK-400 | 132 | 124 | 124 | 104±0.5 | 104±0.5 | 7×13 |
BK-500 | 132 | 124 | 124 | 104±0.5 | 104±0.5 | 7×13 |
BK-700 | 132 | 134 | 124 | 114±0.5 | 114±0.5 | 7×13 |
BK-1000 | 150 | 153 | 142 | 128±0.5 | 128±0.5 | 8×13 |
BK-1500 | 192 | 147 | 177 | 122±0.5 | 122±0.5 | 8×13 |
BK-2000 | 192 | 167 | 177 | 152±0.5 | 152±0.5 | 8×13 |
BK-3000 | 215 | 220 | 240 | 165±0.5 | 160±0.5 | 8×13 |
BK-5000 | 260 | 220 | 280 | 240±0.5 | 160±0.5 | 8×13 |
BK-10K | 300 | 220 | 290 | 280±0.5 | 170±0.5 | 8×13 |
