产品概述：隔离变压器的原理和普通变压器的原理是一样的。都是利用电磁感应原理。隔离变压器一般是指1：1的变压器。由于次级不和地相连。次级任一根线与地之间没有电位差。使用安全。常用作维修电源。隔离变压器不全是1：1变压器。控制变压器和电子管设备的电源也是隔离变压器。如电子管扩音机，电子管收音机和示波器和车床控制变压器等电源都是隔离变···

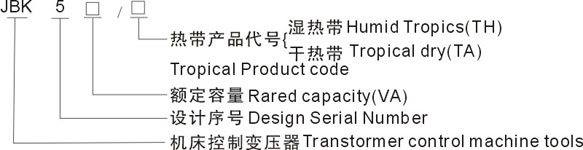

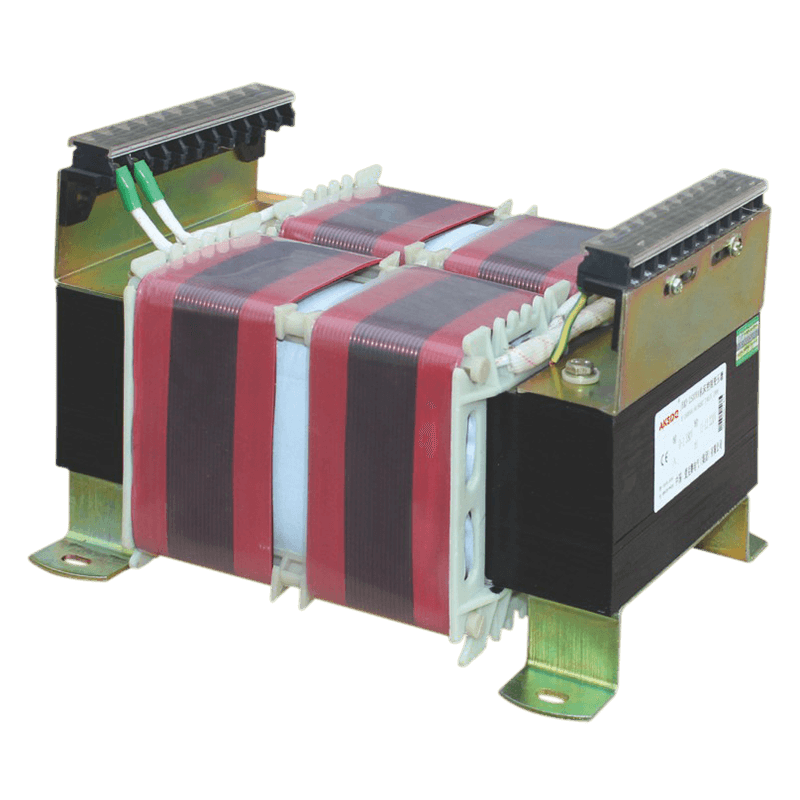

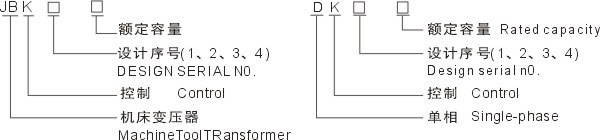

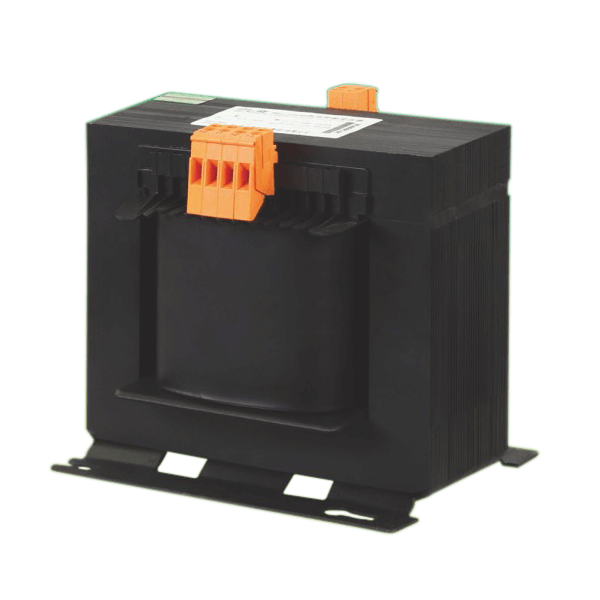

JBK3系列机床控制变压器适用于交流50-60Hz,输入电压不超过660V的电路中,作为各类机床、机械设备等一般电器的控制电源、局部照明及指示灯的电源。本系列变压器是其它控制变压更新换代的产品，采用进口材料和先进工艺进行制造，具有工作可靠，耗能人低，体积小，接线安全，适用性广等到制点。JBK5系列机床控制变压器是我公司引进德国90年代中其最新型变压器系列，在国内JBK3系列机床控制变压器基础上，经过多年来进一步吸收国外同类产品，并优选国外先进方法垢接线端子结构、将端子与骨架合在一起，使防护等级提高到 IP2LX，防止偶然触及电路。采用国内IT冷压接线端子，接线方式可经使接线密集程度提高。变压器的硅钢片与硅钢片之间联接、硅钢片与底板联接均采用氩弧焊焊接工艺，形成一个整体，间捷明了。尤其是底板一次性成型，安装尺寸较JBK3系列更为准确，而采用优质防蚀合金材料，大大提高了接地性能的可靠性，全面提高了产品质量，该产品符合 VDE0550、IEC204-1、IEC439、JB/T9446-1999、GB5226 等有关国际、国家标准。可与国外产品互换作用。
型号 | JBK3-40~800系列 | JBK3-1000~2500系列 | JBK-5-40~800系列 | JBK-5-100~1600系列 | JBK-5-2500系列 |
容量 | 40~800VA | 1000~2500VA | 40~800VA | 1000~1600VA | 2500VA |
输入 | |||||
额定电压 | 380V（AC） | ||||
频率 | 50Hz/60Hz ± 10% | ||||
相数 | 三相 | ||||
输出 | |||||
频率 | 50Hz/60Hz ± 1% | ||||
额定输出电压 | 220V（AC） | ||||
相数 | 单相 | ||||
技术实现 | |||||
底层原理 | 隔离变压器的原理和普通变压器的原理是一样的。都是利用电磁感应原理。隔离变压器一般是指1：1的变压器 | ||||
绝缘电阻 | 10MΩ | ||||
工频耐压 | 2500 V，1 min，泄漏电流<10mA | ||||
高频干扰抑制 | 共模2500 V(1 MHz衰减振荡波)抑制>60 dB，差模1250 V (1 MHz衰减振荡波)抑制>40 dB | ||||
性能特点 | 工作可靠，耗能低，体积小，接线安全，适用性广 | ||||
参数 | |||||
型号 | JBK3 | JBK5 | |||
效率(η) | 98% | ||||
外形结构 | 立式 | ||||
冷却方式 | 自然冷却 | ||||
防潮方式 | 开放式 | ||||
绕组数目 | 双绕组 | ||||
铁心结构 | 长方体 | ||||
铁心形状 | E型 | ||||
使用 | |||||
工作温度 | ≤80°C | ||||
工作环境 | 远离水源、火源等一切易氧化及起火环境 | ||||
工作湿度 | 0~90% | ||||
操作 | 1、将隔离变压器输入端接到相应的电源电压上（380V） | ||||
物理 | |||||
尺寸： | 详见下表：JBK3尺寸表 | 详见下表：JBK5尺寸表 | |||
安装间距 | |||||
标准 | |||||
国际标准 | VDE0550、IEC204-1、IEC439 | ||||
国内标准 | JB/T9446-1999、GB5226 | ||||
适用 | 可与国外产品互换使用 | ||||
服务 | 设备使用过程如出现异常请及时联系厂家处理 | ||||

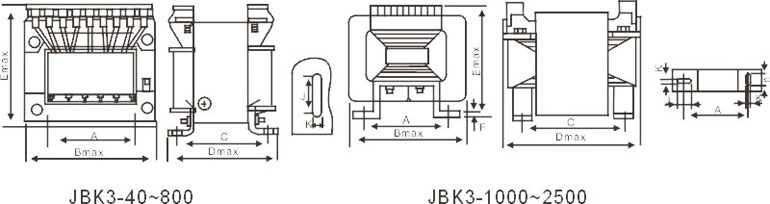

JBK3尺寸表 | ||||||
型号 | 外形尺寸 | 安装孔距 | 安装孔 | |||
B max | D max | E max | A | C | K×J | |
JBK3-40 | 78 | 70 | 86 | 56±0.5 | 51±3 | 4.8×9 |
JBK3-63 | 78 | 70 | 86 | 56±0.5 | 51±2 | 4.8×9 |
JBK3-100 | 85 | 85 | 93 | 64±0.5 | 67±0.5 | 4.8×9 |
JBK3-160 | 96 | 90 | 103 | 84±0.5 | 74±2 | 5.8×11 |
JBK3-250 | 96 | 105 | 103 | 84±0.5 | 88±2 | 5.8×11 |
JBK3-300 | 96 | 115 | 114 | 84±0.5 | 96±2 | 5.8×11 |
JBK3-400 | 120 | 113 | 123 | 90±0.5 | 90±2 | 7×13 |
JBK3-630 | 150 | 118 | 145 | 122±0.5 | 86±2 | 7×13 |
JBK3-800 | 150 | 128 | 145 | 122±0.5 | 100±2 | 7×13 |
JBK3-1000 | 155 | 205 | 145 | 127.5±2 | 152±2 | 7×12卧式 |
JBK3-1600 | 180 | 230 | 160 | 140±2 | 176±2 | 7×12卧式 |
JBK3-2500 | 205 | 260 | 175 | 173±2 | 200±2 | 7×12卧式 |

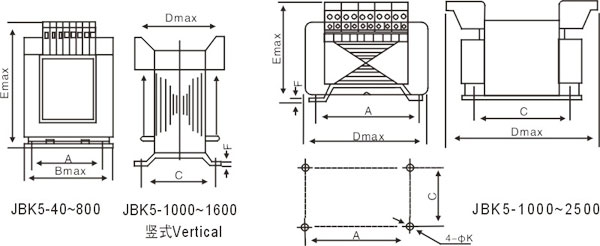

JBK5尺寸表 | ||||||
型号 | 外形尺寸 | 安装孔距 | 安装孔 | |||
B max | D max | E max | A | C | ||
JBK5-40、63 | 78 | 72 | 90 | 56 | 46 | 4.6 |
JBK5-100 | 85 | 75 | 96 | 64 | 62 | 4.6 |
JBK5-160 | 96 | 92 | 105 | 84 | 73.5 | 5.5 |
JBK5-250 | 96 | 100 | 104 | 84 | 85 | 5.8 |
JBK5-400 | 120 | 100 | 122 | 90 | 85 | 5.8 |
JBK5-630 | 150 | 110 | 140 | 122 | 90 | 7 |
JBK5-800 | 150 | 128 | 142 | 122 | 105 | 7 |
JBK5-1000 | 150 | 190 | 142 | 126 | 155 | 7 |
JBK5-1000 | 168 | 125 | 155 | 105 | 138 | 9 |
JBK5-1600 | 170 | 225 | 155 | 140 | 176 | 7 |
JBK5-1600 | 168 | 138 | 155 | 116 | 138 | 9 |
JBK5-2500 | 194 | 160 | 165 | 172 | 195 | 7 |
