性能特点

树脂绝缘干式变压器是我公司引进国外先进技术，自主开发了SC9 、SCB9系列以及SC10 、SCB10 系列带填料薄绝缘干式变压器，由于线圈被环氧树脂包封，所以难燃，防火、防爆，免维护，无污染，体积小，可直接安装在负荷中心。同时科学合理的设计和浇注工艺，使产品局部放电量更小，噪声低，散热能力强，在强迫风冷条件下可以在140 ％额定负载下长期运行，并配有智能温控仪，具有故障报警，超温报警，超温跳闸以及黑闸子功能，并通过RS485 串行接口与计算机相连，可以集中监视和控制。
由于我公司干式变压器具有以上特点，因此广泛应用于输变电系统，如宾馆饭店，机场，高层建筑，商业中心，住宅小区等重要场所，以及地铁，冶炼电厂，轮船，海洋钻井平台等环境恶劣场所。

工艺特点

线圈在高精度绕线机上绕制，低压绕组采用箔式绕制结构变压器容量较大时有通风道绕制完毕后进行真空干燥，整个浇注及固化过程完全按照工艺要求进行操作，所有过程都需有严格的监视，并视情况进行调整口浇注的精密制造过程使线圈无气泡、空穴，使制成的变压器达到优质运行效果。

出线方式

可根据不同的接口形式制造常规的出线、标准封闭母线和标准侧出线，也可以根据用户要求设计特殊出线方式。

可靠的结构

铁心

铁心选用进口优质冷轧硅钢片，铁心选用进口优质冷轧硅钢片，全斜接终结构，心柱采用F级无纬粘带绑扎，铁心表面采用环氧树脂包封，降低了空载损耗，空载电流和铁心噪声，夹件和紧固件经特殊表面处理，使产品外观质量有了进一步提高。

高压绕组

高压绕组高压绕组用带填料环妞树脂真空浇注，极大地减小了局放量，提高了线圈电气强度，绕组内外壁用玻璃纤维网格板填充，增强了线圈的机械强度，提高了产品抗突发短路的能力，线圈永不开裂。

低压绕组

低压绕组采用箔式结构，解决了用线绕时轴向螺旋角问题，使安匝更平衡，同时线圈采用轴向冷却风道，增强了散热能力，绕组层间采用TD 阳环氧树脂预浸布，整体固化成形。

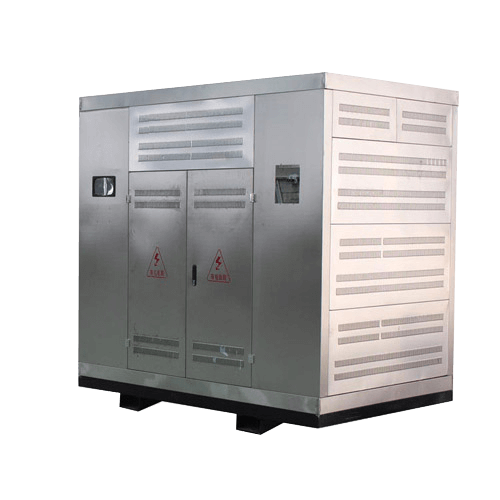

保护外壳和出线母排

保护外壳对变压器作进一步的安全保护，防护等级有IPZO 、IP23 等，外壳材料有冷轧钢板，不锈钢板等供用户选择低压出线用标准母线排出线，侧出线和顶出线均可，也可为用户设计特殊出线方式。

温控系统和风冷系统

采用横流顶吹式冷却风机，该冷却风机具有噪声小，风压高，外形美观等特点，增强了变压器的过载能力。温度控制采用智能温控仪，提高了变压器运行安全可靠性。

产品标准

执行标准

GB/T10228-2008 GB109411-2007 JB/T10088-2004 GB4208-1993

额定高压

10(11,10.5,6.6,6.3,6)KV

额定低压

0.4kV

联结组别

Dyn11或Yyn0

高压分接范围

±5%或±2×2.5%

绝缘水平

LI75AC35/LIOAC5

频率

50Hz

额定 容量 (kvar)

电压组合及分 接范围(kv)

联结 组 标号

空载 损耗 (kW)

不同绝缘系统温度下的负载损耗(kW)

空载电流
%

短路阻抗 (%)

重量 (kg)

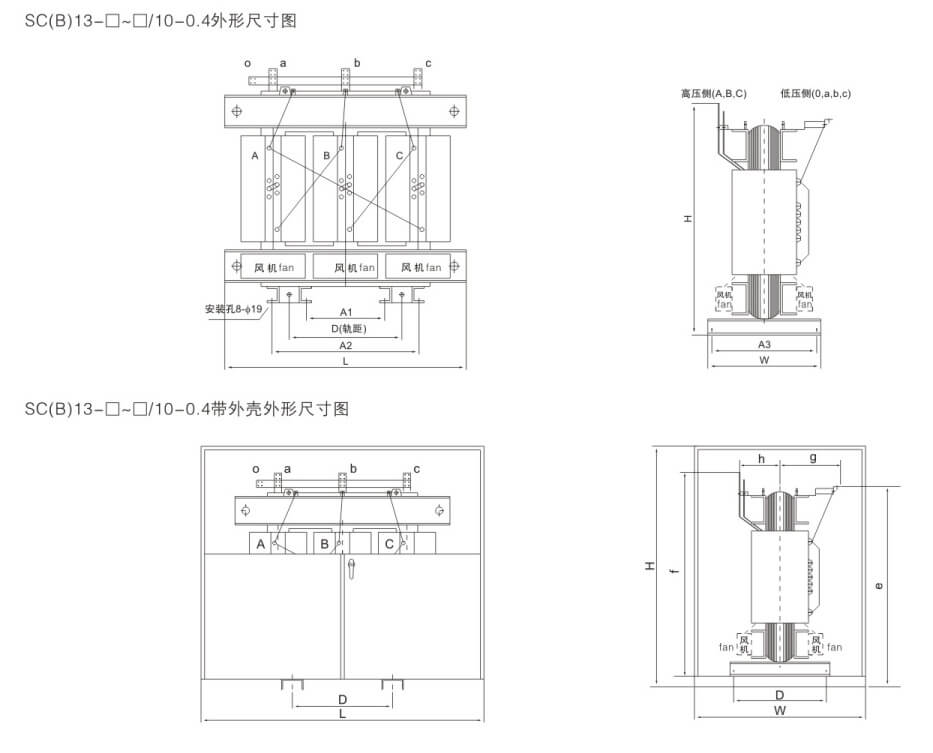

外形尺寸(mm) (长Lx宽Bx高H)

安装尺寸

带外壳尺寸 (长X宽X高)

高压 (kV)

高压分 接范围％

低压 (kV)

155°C(F) (120℃)

30

6

6.3

6.6

10

10.5

11

±2.5

± 5

0.4

Dyn11

Yyn0

0.14

0.71

2

4

270

590x500x640

400/400

1000x900x1050

50

0.19

1

2

360

620x550x670

400/400

1000x900x1050

80

0.26

1.38

1.5

510

680x580x710

400/450

1050x950x1100

100

0.29

1.57

1.5

570

720x600x720

400/450

1100x950x1150

125

0.34

1.85

1.3

600

860x650x850

550/550

1250x1000x1300

160

±2x2.5

±5

0.38

2.13

1.3

730

900x710x890

550/550

1300x1050x1350

200

0.45

2.53

1.1

850

940x750x980

550/660

1300x1100x1500

250

0.52

2.76

1.1

980

960x770x1030

660/660

1300x1100x1550

315

0.63

3.47

1

1130

1020x790x1060

660/660

1400x1150x1550

400

0.7

3.99

1

1330

1060x880x1100

660/820

1450x1200x1600

500

0.83

4.88

1

1480

1080x900x1160

660/820

1450x1200x1700

630

0.94

5.96

0.85

6

1580

1200x920x1150

820/820

1550x1200x1700

800

1.1

6.96

0.85

1910

1260x920x1260

820/820

1600x1200x1800

1000

1.27

8.13

0.85

2260

1320x940x1300

820/820

1700x1250x1800

1250

1.5

9.69

0.85

2660

1380x950x1380

820/820

1750x1250x1900

1600

1 7B

11.7

0.85

3180

1460x1120x1490

1070/1070

1850x1400x2000

2000

2.2

14.4

0.7

3600

1490x1120x1620

1070/1070

1900x1450x2200

2500

2.6

17.1

0.7

4220

1520x1120x1760

1070/1070

1950x1500x2200

3150

3.7

22.5

0.6

5000

1600x1120x1860

1070/1070

2000x1550x2300

4000

4.3

27

0.6

6300

1680x1120x2150

1070/1070

2100x1600x2600
