产品概述：三相隔离变压器的主要作用是：使一次侧与二次侧的电气完全绝缘，也使该回路隔离。 另外， 利用其铁芯的高频损耗大的特点， 从而抑制高频杂波传入控制回路。 用隔离变压器使二次对地悬浮，只能用在供电范围较小、线路较短的场合。此时，系统的对地电容电流小得不足以对人身造成伤害。 还有一个很重要的作用就是保护人身安全！隔离危险电压。
一、概述
SG系列三相干式变压器广泛适用于交流50～60Hz，输入、输出电压不超过1000V的各种三相供电场合。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置（一般为土5%）、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等，均可根据用户的要求进行精心的设计与制造；ZSG系列三相干式整流变压器供整流设备、整流后作充电、电压调节及直流电源之用。

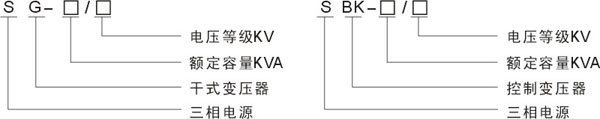

二、型号及其含义

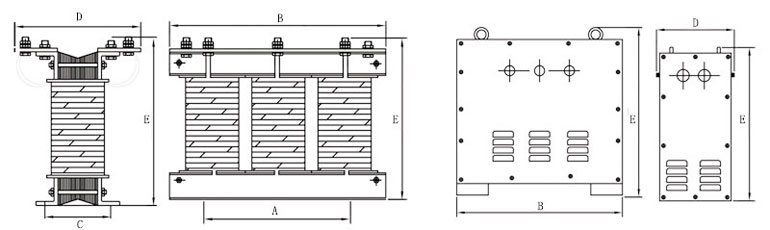

三、外型及安装尺寸

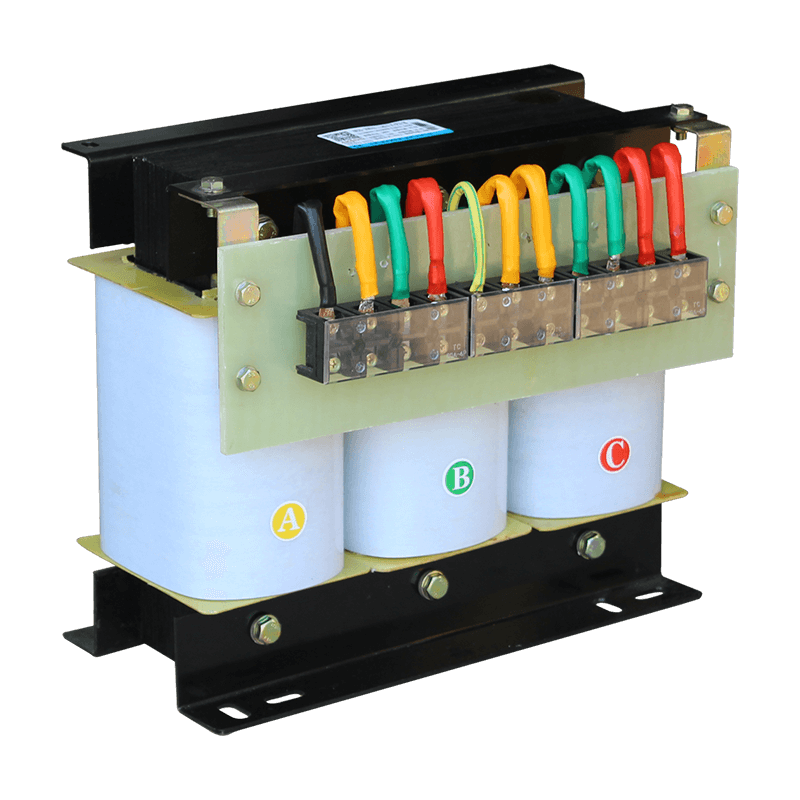

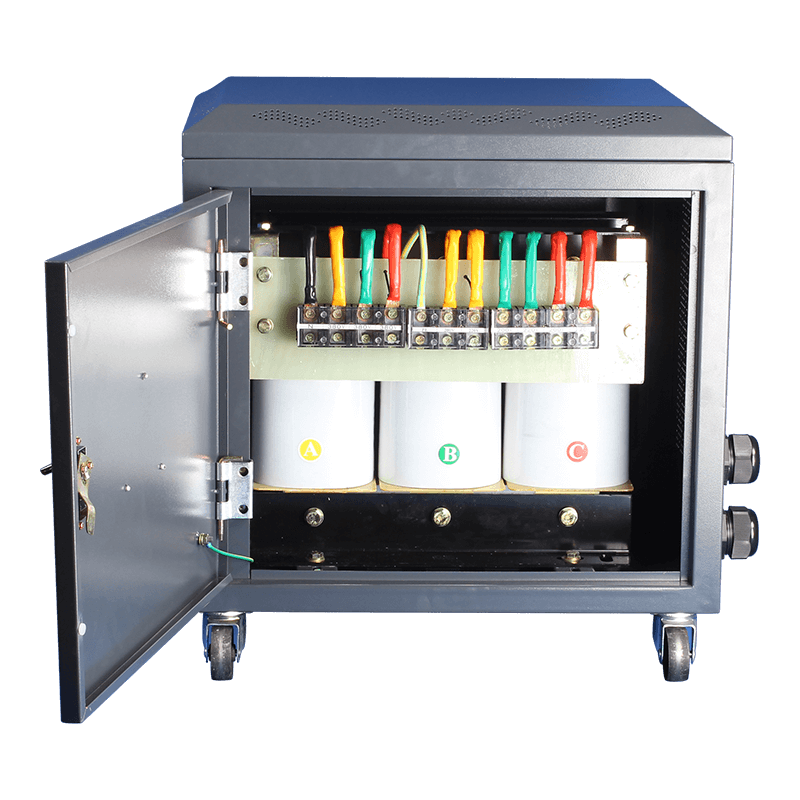

AKSG三相干式(伺服)隔离变压器 | |
输入电压 | 480V 440V 415V 400V 380V 220V 可定制 |
输出电压 | 415V 380V 230V 220V 210V 200V 可定制 |
相数 | 三相 |
电压误差 | ±5%（可选配稳压电源） |
电压变动率 | ≤1.5 |
工作频率 | 50/60Hz |
波形失真度 | 无失真（与输入波形对比） |
绝缘等级 | F级，耐高温150℃ |
波形失真 | ＜3% |
工作效率 | 感应式（隔离线）≥99% |
过载能力 | 允许超过1.2倍额定负载 |
耐压实验 | 3000V/1min |
绝缘电阻 | ≥150MΩ |
噪音 | 35dB（1公尺内） |
冷却方式 | 干式分冷 |
温升 | ≤60℃ |
设计寿命 | 20年 |
连接方式 | Y/∆ Yyno D,y11 D,do 可选 |
安规标准 | 产品符合VDE0550 IEC439 JB5555 GB226等国际国内认证 |
型号 | 外形尺寸(开启式) | 安装孔距 | 外形尺寸(防护式) |
B × D × E | A × C | B × D × E | |
AKSG-10kVA | 380×240×350 | 280×220 | 500×400×480 |
AKSG-15kVA | 420×220×400 | 280×220 | 600×500×580 |
AKSG-20kVA | 420×240×410 | 280×260 | 600×500×580 |
AKSG-30kVA | 480×260×460 | 320×260 | 600×500×580 |
AKSG-40kVA | 530×320×500 | 320×280 | 750×600×720 |
AKSG-50kVA | 530×350×520 | 450×260 | 750×600×720 |
