product description：我公司生产的油浸式配电变压器，器身采用了新型绝缘结构，提高了抗短路能力；铁芯由高质量冷轧硅钢片制成；高压绕组均选用优质无氧铜线为材料，并采用多层圆筒式结构；所有坚固件均采用特殊防松处理。 产品具有高效率，低损耗的特点，可节省大量的电耗和运行费用，社会效益显著，是推广的新技术产品。
产品特点 | |
结构特点 | 我公司生产的油浸式配电变压器，器身采用了新型绝缘结构，提高了抗短路能力；铁芯由高质量冷轧硅钢片制成；高压绕组均选用优质无氧铜线为材料，并采用多层圆筒式结构；所有坚固件均采用特殊防松处理。 |
技术特点 | 产品具有高效率，低损耗的特点，可节省大量的电耗和运行费用，社会效益显著，是推广的新技术产品。 |
可靠的结构 | |
结构改进 | 1.带纵向油道的螺旋式线圈，内部散热更好； |
2.改进了线圈端面的有效支撑，抗短路电流能力更强； | |
3.采用了新的吊装结构和器身定位结构，保证在长途运输和运行中更为可靠； | |
4.我们还有很多独特而可靠的结构，为您服务； | |
5.选用更高性能水平的变压器，将具有更高水平的技术含量。 | |
优质的材料 | |
无氧铜线 | 选用电阻率更低的无氧铜线，并经过系列附加的表面处理，更光滑，无毛刺尖角，使变压器的负载损耗更低，电气性能更为可靠。 |
优质硅钢片 | 选用优质的硅钢片，随着性能水平的提升，采用单位损耗更低的硅钢片，使变压器空载损耗更低。 |
优质层压木绝缘件 | 选用优质层压木绝缘件，绝不开裂，即使在短路电流作用下，纹丝不动。 |
经深层过滤变压器油 | 选用经过深层过滤的变压器油，更低的含水、含气、含杂质水平，变压器工作更加可靠。 |
优质橡胶密封材料 | 选用优质橡胶密封材料，有效防老化，杜绝渗漏。 |
原材料经过质检 | 有原材料经过的质检，所有原材料厂家均经过按照国家标准ISO9000的严格审查。 |
技术经济性能好 | |
性能指标 | S11系列产品在S9系列的基础上，空载损耗平均降低了30%；空载电流比S9下降70-85%；平均温升降低10K，产品使用寿命增加一倍多，即使在超负载20%的条件下仍可长期运行；产品运行噪音平均降低2-4分贝。 |
全密封 | |
密封结构改进 | 油箱采用全密封结构，全密封式配电变压器与普通油浸式变压器相比，取消了储油柜，油箱的波翅代替油管作为冷却散热元件，波纹油箱由优质冷轧薄板在专用生产线上制造，波翅可以变压器油体积的涨缩而涨缩，从而使变压器与大气隔绝，防止和减缓油劣化和绝缘受潮，增强运行可靠性，正常运行免维护。波纹油箱表面经去油、去锈、磷化处理后用三防漆涂装，适合在冶金、石化、矿山等环境下使用。 |
变压器产品标准 | |
国标 | GB 1094.1-1996 GB 1094.2-1996 JB/T10088-2004 |
变压器使用条件 | |
海拔高度 | 不超过1000m |
环境温度 | 最高气温+40℃ |
变压器特殊使用条件（订货时详细说明） | |
海拔高度 | 超过1000m |
环境温度 | 最高气温+40℃ |
10KV级SZ11系列有载调压油浸式电力变压器技术参数 | |||||||||||||

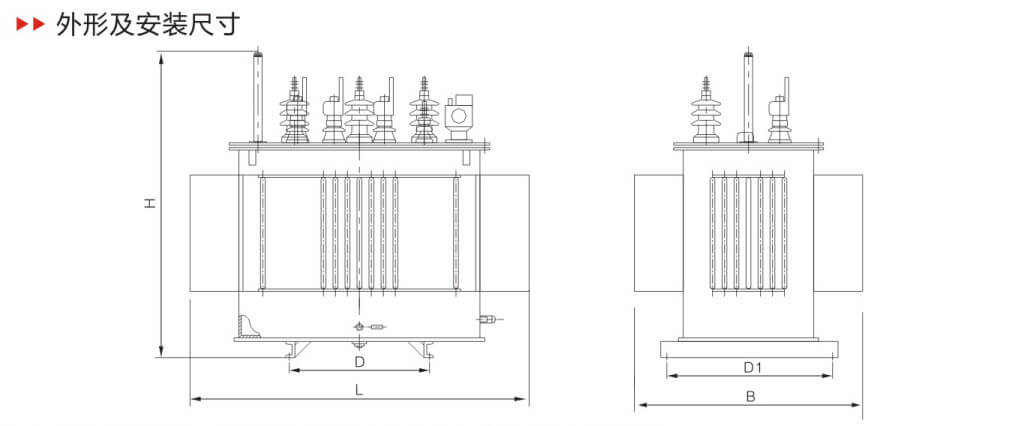

额定容量 (kvar) | 电压组合及分 接范围(kv) | 联结组标号 | 空载损耗(W) | 负载损耗(W) | 空载电流(%) | 短路阻抗(%) | 重量(kg) | 外形尺寸(mm) (长Lx宽Bx高H) | 安装尺寸 | ||||
高压 (kV) | 高压分接范围％ | 低压 (kV) | 器身吊重 | 油重 | 总重 | ||||||||
200 | 6 | ±4x2.5 | 6.3 | Yyno | 380 | 2900 | 1 | 4.0 | 480 | 230 | 860 | 1360x820x1130 | 550/550 |
250 | 440 | 3420 | 0.9 | 570 | 250 | 980 | 1420x840x1150 | 550/550 | |||||
315 | 530 | 4100 | 0.9 | 650 | 260 | 1100 | 1520x1000x1230 | 550/550 | |||||
400 | 640 | 4950 | 0.8 | 740 | 300 | 1280 | 1520x950x1260 | 660/660 | |||||
500 | 760 | 5890 | 0.8 | 880 | 340 | 1490 | 1600x1030x1300 | 660/660 | |||||
630 | 960 | 7260 | 0.6 | 5 | 1020 | 370 | 1740 | 1740x1180x1320 | 660/660 | ||||
800 | 1120 | 8890 | 0.6 | 1210 | 450 | 2100 | 1800x1220x1420 | 660/660 | |||||
1000 | 1360 | 10400 | 0.6 | 1400 | 520 | 2480 | 1850x1240x1520 | 820/820 | |||||
1250 | 1560 | 12300 | 0.5 | 1640 | 620 | 2950 | 1860x1280x1610 | 820/820 | |||||
1600 | 1920 | 14700 | 0.5 | 1890 | 620 | 3250 | 1900x1300x1650 | 820/820 | |||||
2000 | 2270 | 18600 | 0.4 | 5 | 2180 | 730 | 3870 | 2230x1850x2050 | 820/820 | ||||
2500 | 2680 | 21600 | 0.4 | 2670 | 820 | 4470 | 2360x1880x2100 | 820/820 | |||||
